Relais de protection de surtension KPFV51x series

de sous-tensionde sous-fréquencede surfréquence

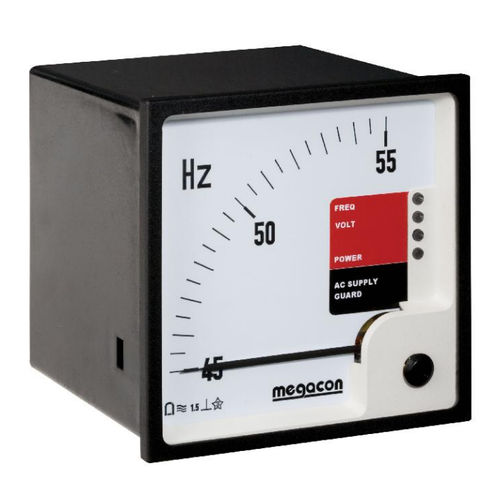

KPFV51x - MONOPHASE - GARDE DE FRÉQUENCE ET DE TENSION Protection contre la sous-tension, la surtension et la fréquence Points de consigne réglables de l'écart de tension et de fréquence "Pathfinder" ; fonction Sortie analogique très rapide en option (<50mS), (versions F) Description KPFV51x est destiné aux systèmes monophasés. Le KPFV51x permet une surveillance précise de la fréquence et de la tension de ligne sur n'importe quel système de générateur. Lorsque les temporisations de déclenchement sont mises à zéro (0,1sec), le fonctionnement correspond aux exigences de G59. La mesure RMS réelle non affectée par des formes d'onde fortement déformées offre une protection de la plus haute précision (1,0%). Détection de courts-circuits de moins de 50mS. R1 (sous & ; sur fréquence) et R2 (sous & ; sur tension) s'activent lorsque le niveau réglé est dépassé et que la temporisation est écoulée. R3 s'active lorsque R1 ou R2 est activé et peut être utilisé comme une alarme commune. Niveaux de déclenchement et délais réglables par l'utilisateur. La couleur des DEL indique l'état de l'alarme. Les DEL clignotent pendant le compte à rebours. Le "Pathfinder" ; indique la phase à l'origine du déclenchement en clignotant le motif de la LED correspondante. Les versions F disposent d'un signal de sortie analogique à réponse rapide proportionnel à la plage de Hz. Fonction Pathfinder La fonction "Pathfinder" ; identifie la ou les phase(s) à l'origine du déclenchement par le motif clignotant de la ou des DEL correspondantes.
