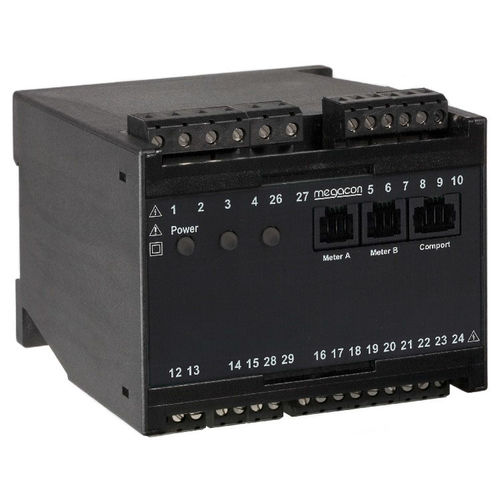

Appareil de mesure à transducteur multiple MT-xWRx Series

de puissance réactivede puissance activepour réseau électrique

TRANSDUCTEUR DE MESURE - PUISSANCE ACTIVE ET RÉACTIVE - Transducteur combiné de puissance active (Watt) et de puissance réactive (VAr) pour charge équilibrée ou déséquilibrée - Mesure précise de la valeur efficace vraie de classe 0,5 (Watt) et de classe 1 (VAr), non affectée par une quelconque distorsion de la forme d'onde - Pour utilisation avec des transformateurs de courant de 1A ou 5A - Jusqu'à deux signaux de sortie analogiques individuels très rapides (<50mS), (en option) - Indicateurs esclaves DIN96 avec échelle de pleine puissance (en option) Le PMT-xWRx à commande numérique est un capteur de précision pour les systèmes de charge équilibrés ou déséquilibrés, actifs (Watt) et réactifs (VAr). Il est utilisé dans les applications qui nécessitent une réponse très rapide et une surveillance précise de la puissance active et réactive. Idéal pour les systèmes de régulation et de contrôle de la charge des générateurs, moteurs et onduleurs. L'appareil mesure la tension et le courant en valeur efficace réelle, et la précision est indépendante de toute distorsion de la forme d'onde. Une LED verte (ON) indique la présence de l'alimentation auxiliaire. Deux signaux de sortie analogiques individuels très rapides, dont l'amplitude est proportionnelle au niveau de puissance active (Watt) ou de puissance réactive (VAr) mesuré. Si une sortie est utilisée pour un relevé de compteur à distance, nous recommandons 0-1mA pour l'indicateur esclave. Il comprend également une sortie RJ12 supplémentaire pour un indicateur esclave DIN96 (en option). La sortie mA, insensible au bruit, est isolée des entrées C.T. et tension et de l'alimentation auxiliaire. Les modèles standard prennent la tension d'alimentation auxiliaire à partir de la tension surveillée (bornes 1 et 2). Il peut également être livré avec une tension auxiliaire AC ou DC séparée en option (bornes 26 & 27), mais cela doit être spécifié lors de la commande.
