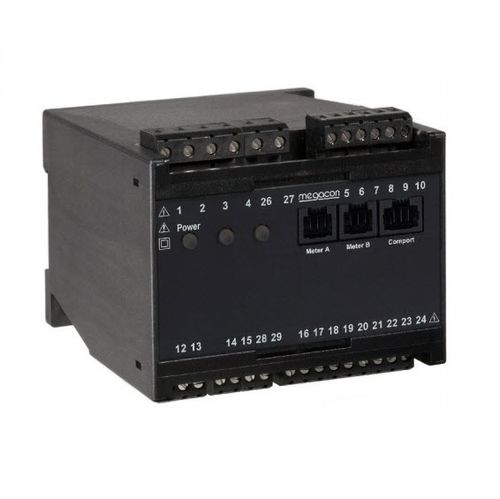

Appareil de mesure à transducteur multiple MT-AW/R

de courant ACde puissance réactivede puissance active

Description Le PMT-AW/R à commande numérique est un transducteur de précision pour le courant alternatif et les systèmes de charge équilibrés ou non, actifs (Watt) ou réactifs (Var). A utiliser dans des applications qui nécessitent une réponse très rapide, une surveillance de précision de la puissance active et réactive. Idéal pour les systèmes de régulation et de contrôle de la charge des générateurs, moteurs et onduleurs. L'appareil mesure la tension et le courant en valeur efficace réelle, et la précision est indépendante de toute distorsion de la forme d'onde. Une LED verte (ON) indique la présence de l'alimentation auxiliaire. Deux signaux de sortie analogiques individuels très rapides, proportionnels au courant alternatif (A) et au niveau de puissance active (Watt) ou réactive (VAr) mesuré. Si une sortie est utilisée pour un relevé de compteur à distance, nous recommandons 0-1mA pour l'indicateur esclave. Il comprend également une sortie RJ12 supplémentaire pour un indicateur esclave DIN96 (en option). La sortie mA, insensible au bruit, est isolée des entrées C.T. et tension et de l'alimentation auxiliaire. Les modèles standard prennent la tension d'alimentation auxiliaire à partir de la tension surveillée (bornes 1 et 2). Il peut également être livré avec une tension auxiliaire alternative ou continue séparée en option (bornes 26 & 27), mais cela doit être spécifié lors de la commande.
