Relais de protection d'absence de phases KCG593x

triphasésur rail DINnumérique

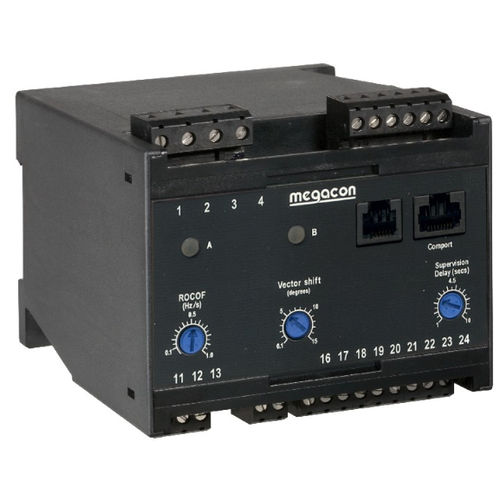

KCG593x - PERTE de RELAIS de FORCES (PROTECTION MORTE de FORCES) Protège un générateur mis en parallèle contre la puissance de alimentation dans une non-ligne grille (le 3-wire ou 4 câblent des systèmes) Générateur à la protection de grille Taux de changement de la fréquence (R.O.C.O.F/df/dt) Angle de phase d'étape - décalage de vecteur Opération triple de relais Retard réglable de surveillance Description Le KCG593x détecte le taux de changement de la fréquence et l'angle de phase d'étape (décalage de vecteur) pour la génération privée reliée à l'alimentation réseau pour protéger le générateur contre la puissance de alimentation dans non-vivent grille. Comme standard la tension auxiliaire est prise de la tension surveillée. La condition de travail et le statut de voyage est indiquée par deux LED. Une entrée d'empêcher est commandée par les contacts auxiliaires sur les disjoncteurs de générateur et principaux de sorte que les sorties de relais soient seulement permises quand les deux briseurs sont fermés. Un retard réglable de surveillance est adapté pour surmonter le faux déclenchement qui peut se produire en synchronisant avec les forces. Les temps typiques de voyage sont 20-50mS pour le changement d'angle de phase d'étape et 200-300mS pour le taux de changement de la fréquence. L'approvisionnement auxiliaire et les entrées surveillées peuvent être de la même source, comme montré, ou de l'indépendant (C.C). (KCG593A ET KCG593B : configuration à 3 fils de 3 phases)
