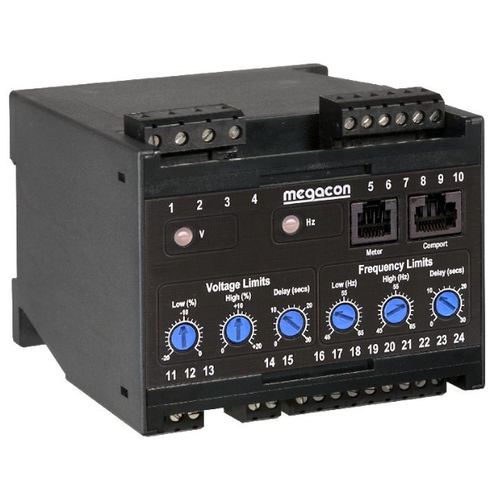

Relais de protection de surtension KCFV54x series

de sous-tensionde fréquencetriphasé

Série de KCFV54x KCFV54x - TRIPHASÉ - GARDE de la FRÉQUENCE 4-WIRE ET de la TENSION Sous et au-dessus de la protection de tension et de fréquence Points de réglage réglables de déviation de tension et de fréquence Fonction de « orienteur » Sortie analogique très rapide facultative (<50mS), (F-versions) Indicateur DIN96 slave facultatif Description KCFV54x sert sur les systèmes triphasés et à quatre fils. KCFV54x fournit la surveillance de précision de la fréquence et tension secteur sur n'importe quel circuit de génération. Quand le voyage retarde sont placés à l'opération (0,1sec) zéro correspond aux conditions G59. La véritable mesure de RMS non affectée par des formes d'onde fortement tordues fournit le plus haut vers le haut de 1.0%) protections de précision (. Moins que la détection du court-circuit 50mS. R1 (sous et au-dessus de la fréquence) et R2 (sous et au-dessus de la tension) active quand le niveau d'ensemble est excédé et temps retardent s'est écoulé. R3 active quand R1 ou R2 est activé et peut être employé comme alarme commune
