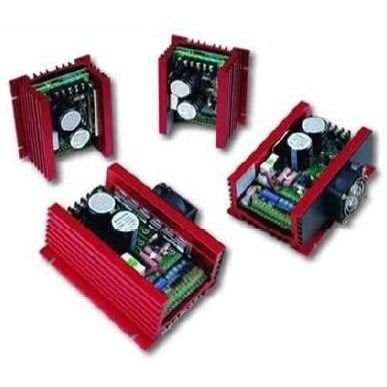

Convertisseur de fréquence triphasé PARVALUX EI-MINI series

horizontal

Connecter la source 220V 50Hz protégée par fusible aux bornes R et T, ou aux bornes R, S et T pour une source triphasée 440V (modèles G et F). La polarité na aucune importance. Sassurer que lalimentation est correctement protégée par un fusible. Relier le moteur 3 phases 220V, ou 400V selon la source, aux bornes U, V et W. La polarité détermine le sens de rotation. Branchement du bornier de commande (voir schémas) Borne V1 : commande en 0V ou commun Borne V2 : Entrée de référence de la vitesse de 0 à 5V Ou 0 à 10V ou 4-20 mA, sélectionnée par le cavalier J3 Borne V3 : sortie +5V pour le potentiomètre de vitesse de 5KΩ Borne FOR : Marche avant /contact fermé ; arrêt / contact ouvert Borne REV : Marche arrière / contact fermé ; arrêt / contact ouvert Borne RESET : Réinitialisation en case derreur / Fermé Borne STOP : En mode câblage 3 fils, fonctionnement possible si fermé Borne FM : signal de sortie analogique pour la fréquence de sortie. Borne V0 : Contrôle commun Borne TRIP : Erreur sortie (sortie collecteur ouverte) Borne FUNC : Sortie multifonction Borne COM : Disjonction, fonction comm
