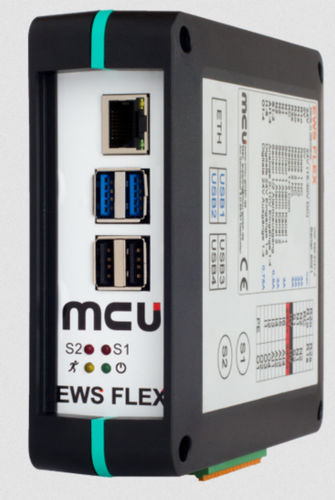

Système d'analyse de données EWS FLEX

automatique

Avec EWS FLEX BOX, MCU offre une variété de solutions sans précédent. Grâce à sa combinaison unique, le système peut être adapté à un large éventail d'exigences. Connexion d'un maximum de 2 capteurs hybrides (accélération 3D MEMS + piézo à axe unique) ; Surveillance des collisions avec arrêt rapide ; définition des valeurs limites via le programme NC ; Communication système via OPC UA : limites d'outils ; lecture des données machine (configurable dans l'éditeur) ; Affichage/analyse graphique dans l'interface utilisateur générique (intégrée dans le système de contrôle) Modules disponibles : Journal de bord de l'historique de la machine : Collisions, vibrations RMS, alarmes, messages d'avertissement, etc. Prévention des collisions : Prévention des collisions résultant d'erreurs de manipulation Historique des vibrations : Stockage de l'historique des signaux pour chaque alarme de collision Vérification de la broche : Accumulation du temps de fonctionnement de la broche pour les plages de vibration et de température données en temps réel sur 3 axes : Visualisation des vibrations de la broche (3 axes) pendant le processus d'usinage Données techniques : Ordinateur monocarte avec Linux, 4GB Ram, 32GB disque dur Jusqu'à 2 capteurs MODBUS RTU 6 entrées numériques 24V 4 sorties semi-conducteurs 1 sortie collision rapide directement depuis le capteur 3 contacts inverseurs pour 3 valeurs limites (1x double canal pour arrêt rapide via le circuit d'arrêt d'urgence de la machine) Prise RJ45 pour connexion TCP/IP au contrôleur ou au PC
