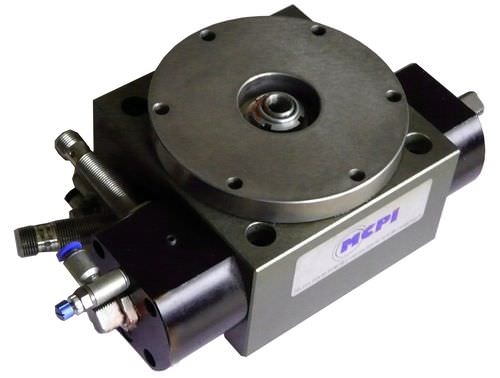

Positionneur pneumatique P105

rotatif1 axe

Principe - avantages : * Le mouvement est assuré par un système vérin - crémaillère. Un amortisseur hydraulique permet la décélération du mouvement. * L’indexage en position est réalisé par des doigts coniques en acier traité, ceci permet d’obtenir une excellente rigidité et précision d’indexage. * Pour le modèle P220, le bridage pneumatique de la platine de sortie, apporte une rigidité nécessaire pour les opérations d’usinage. * Le plateau diviseur P300 est basé sur un principe d'indexation par denture plane. Ce principe offre des performances de précision supérieures aux indexations par doigt conique. * Par simple changement de la butée mécanique, il est possible de modifier l'angle d'arrêt du mécanisme (en cas de re-affectation du plateau) * Les plateaux pneumatiques, de part leur absence de motorisation, sont très compactes. * Tous les plateaux pneumatiques MCPI sont livrés avec leurs capteurs inductifs, les trous de goupilles de positionnement (dans la platine de sortie et le bâti), et amortisseur (pneumatique ou hydraulique selon modèle et options).
