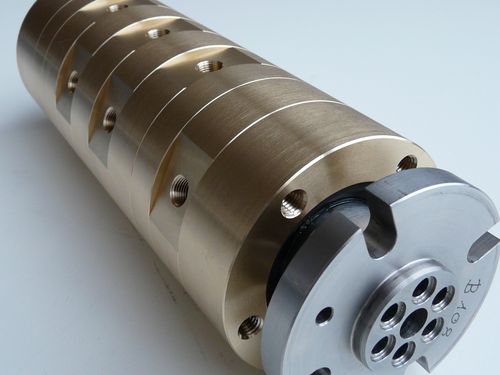

Raccord tournant pour air JG series

pour huilehydrauliquepour haute pression

Les raccords tournants multipistes permettent la transmission simultanée de tous types de fluides (air comprimé, huile, eau, liquide de coupe…) entre des points d'alimentation fixes et des points de réception en rotation. En version mixte, un collecteur tournant est intégré sur le raccord tournant. Ceci permet une transmission mixte de fluide et d'énergie (ou signal) électrique dans un seul élément de compacité réduite. Raccord tournant multi pistes JG Nombre de passages (fluide) disponibles : 2, 4, 6, 8, 10 Diamétre de passage (fluide) en mm : 4 - 6 - 9 - 12 mm Pression hydraulique maxi: 300 Bar Vide mini : -0.95 Bar Vitesse maxi de rotation : jusqu'a 500 tr/min (suivant modèle) Couple d'entrainement 0.3 à 1 N.m selon la série Collecteur tournant associé (option en version mixte) Nombre de circuits disponibles (energie ou signaux) 6-12-18-24-36-56
