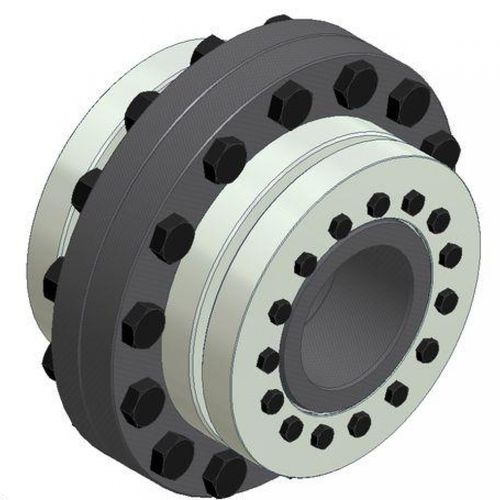

Accouplement rigide MAV FC2008 pour arbre de transmissionpour brideà sec
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide
- Applications
- pour bride
- Autres caractéristiques
- à sec
- Fixation
- à bride
- Couple
Min: 7 600 Nm
(5 605,4723 ft.lb)Max: 632 000 Nm
(466 139,2783 ft.lb)
Description
accouplement rigide d'arbre à arbre avec brides et frettes MAV 2008
capacité moyenne
convient pour le raccordement d'arbres de moyen et grand diamètre
le découplage des arbres ne nécessite que quelques millimètres d'espace axial
possibilité de raccorder des arbres de diamètres différents
tolérance des arbres : voir le tableau des frettes de serrage
finition de surface des arbres Ra < 3,2 μm
surfaces de contact arbres - alésages des brides : exemptes de graisse et sèches (μ = 0.15)
Composition
deux frettes de serrage MAV 2008
bride d'accouplement mâle
bride d'accouplement femelle
jeu de vis à tête hexagonale, grade 10.9
jeu d'écrous hexagonaux, grade 10
---
