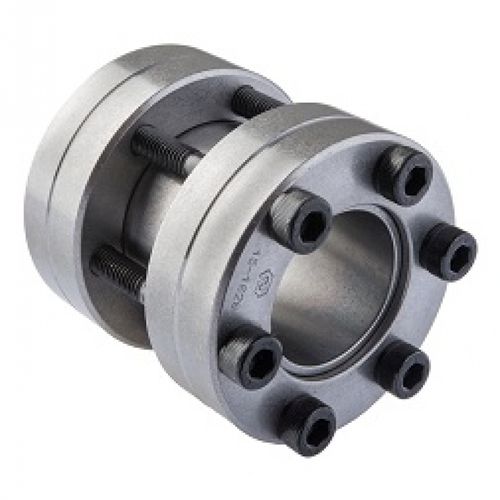

Accouplement rigide MAV 1004 d'arbrepour arbre de transmissionmanchon
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide
- Applications
- d'arbre
- Fixation
- manchon
- Couple
Min: 170 Nm
(125,3856 ft.lb)Max: 15 000 Nm
(11 063,4322 ft.lb)
Description
accouplement rigide d'arbre à arbre
faible capacité
conception en trois parties
cônes et vis huilés (autobloquants)
possibilité de raccorder des arbres de diamètres différents, grâce à une bague intérieure à alésage étagé ou à un manchon adaptateur
tolérance des arbres : h7 - h9
finition de surface des arbres Ra < 3,2 μm
surfaces de contact arbres - accouplement : huilées (μ = 0.12)
Composition
bague intérieure fendue
bague extérieure avant
bague extérieure arrière
jeu de vis à tête cylindrique à six pans creux, grade 12.9
---
Catalogues
MAV - SD and rigid couplings
44 Pages
