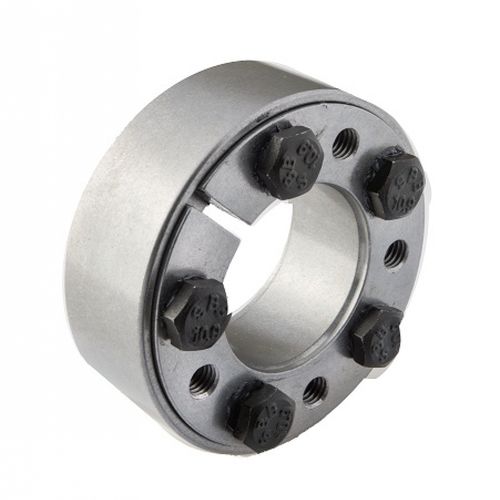

Accouplement rigide MAV 3108

d'arbrefrette de serrage simple disqueà sec

dispositif de verrouillage externe pour arbre creux (moyeu) - connexion d'arbre conception en deux parties cônes autodétachables, graissés avec MoS2 (μ = 0,05). vis graissées au MoS2 (μ = 0,10) MAV 3008 : série légère, faible capacité tolérance du diamètre extérieur du moyeu : h8 finition de surface de l'arbre et du moyeu Ra < 3,2 μm surface de contact arbre - alésage du moyeu exempte de graisse et sèche (μ = 0,15) Composition bague intérieure fendue, avec filets de poussée intégrés bague extérieure jeu de vis à tête hexagonale, grade 10.9 (taille < M6 du grade 8.8) pour les séries MAV 3008 - MAV 3108 - MAV 3208 ; grade 12.9 pour les séries MAV 3009 - MAV 3209 rondelles trempées DIN 6916 pour les unités avec une taille de vis ≥ M16
