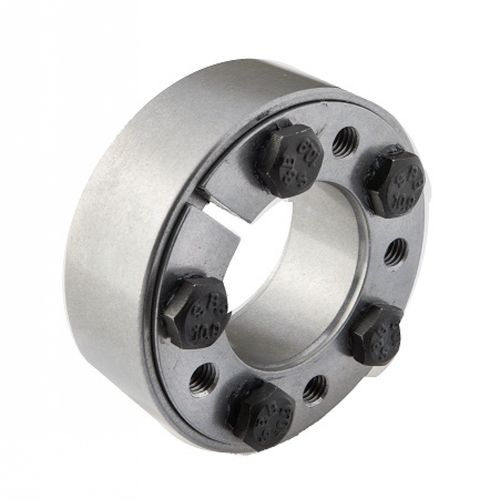

Accouplement rigide MAV 3009

d'arbrefrette de serrage simple disqueà sec

dispositif de verrouillage externe pour arbre creux (moyeu) - connexion d'arbre conception en deux parties cônes autofreinés, graissés au MoS2 (μ = 0,05). Les séries MAV 3008 - MAV 3009 sont équipées de cônes huilés (autobloquants) jusqu'à la taille 68×115 vis graissées au MoS2 (μ = 0,10) MAV 3008 - MAV 3009 : série standard, capacité moyenne tolérance du diamètre extérieur du moyeu : h8 état de surface de l'arbre et du moyeu Ra < 3,2 μm surface de contact de l'arbre et du moyeu exempte de graisse et sèche (μ = 0.15) Composition bague intérieure fendue, avec filets de poussée intégrés bague extérieure jeu de vis à tête hexagonale, grade 10.9 (taille < M6 du grade 8.8) pour les séries MAV 3008 - MAV 3108 - MAV 3208 ; grade 12.9 pour les séries MAV 3009 - MAV 3209 rondelles trempées DIN 6916 pour les unités avec une taille de vis ≥ M16
