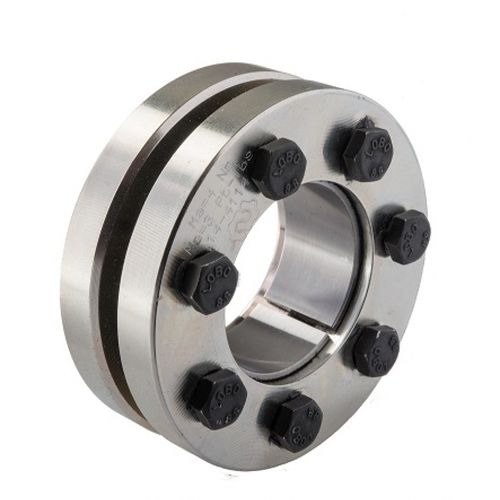

Accouplement rigide MAV 2108 frette de serrage double disqueà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide
- Construction
- frette de serrage double disque
- Fixation
- à bride
- Couple
Max: 1 300 000 Nm
(958 830,7941 ft.lb)Min: 11 000 Nm
(8 113,1836 ft.lb)
Description
dispositif de verrouillage externe pour arbre creux (moyeu) - connexion d'arbre
conception en trois parties
cônes autodétachables, graissés avec MoS2 (μ = 0,05)
vis graissées au MoS2 (μ = 0,10)
bagues extérieures zinguées
O-Ring entre les bagues extérieures à partir de la taille d = 140 mm et plus
MAV 2108 : série légère, faible capacité
tolérance du diamètre extérieur du moyeu : h8
finition de surface de l'arbre et du moyeu Ra < 3,2 μm
surface de contact de l'arbre et du moyeu exempte de graisse et sèche (μ = 0,15)
Composition
bague intérieure fendue
bague extérieure avant
bague extérieure arrière
jeu de vis à tête hexagonale, grade 10.9 (taille
---
