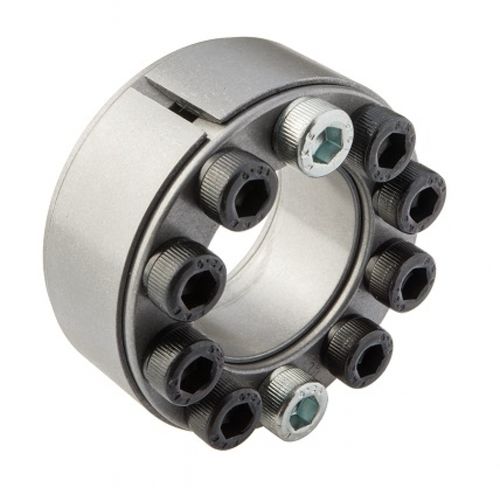

Accouplement rigide MAV 2005dispositif de blocaged'arbredouble
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide, dispositif de blocage
- Applications
- d'arbre
- Construction
- double, auto-centrant
- Fixation
- à bride
- Couple
Max: 190 000 Nm
(140 136,8084 ft.lb)Min: 300 Nm
(221,2686 ft.lb)
Description
capacité moyenne
pas d'auto-centrage, pas d'auto-blocage (auto-détente)
position axiale du moyeu fixe pendant le serrage
deux bagues de butée à double cône
faible dimension axiale
tolérances : arbre h7-h11 ; alésage du moyeu H7-H11
finition de surface de l'arbre et de l'alésage du moyeu Ra < 3,2µm
Composition
bague extérieure fendue
bague de butée avant à double cône, avec filets d'extraction intégrés
bague de butée arrière à double cône
jeu de vis à tête creuse, grade 12.9.
les vis zinguées indiquent la position des filets d'extraction
---
