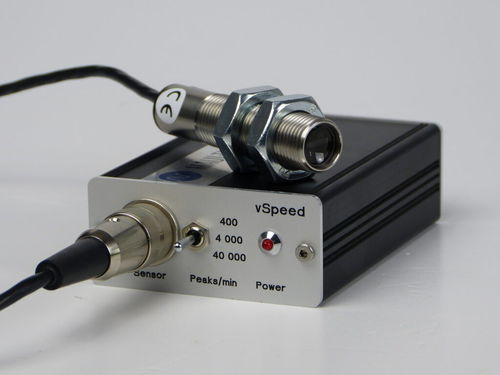

Capteur de vitesse de rotation vSpeedBox

optique

La vSpeedBox permet de mesurer la vitesse sans aucune entrée tachymétrique et avec une entrée DC normale. À l’intérieur de la vSpeedBox, les impulsions d’entrée provenant du capteur LED sont utilisées pour mesurer la période du signal avec une grande précision sur la base d’une base de temps de 16 MHz. Les valeurs de vitesse sont calculées et converties en une tension de sortie CC analogique proportionnelle à la vitesse, de sorte qu’elles peuvent être enregistrées par n’importe quel système d’acquisition de données avec une entrée CC. Parallèlement, l’impulsion du capteur LED est acheminée vers la sortie TTL, de sorte que les acquisitions de données ayant une entrée tachymétrique spéciale peuvent également être utilisées. Pour garantir une grande précision, trois plages de vitesse peuvent être sélectionnées: Avantages & Innovation Tachymètre haute précision avec sortie DC Plages de vitesse : 400 tr/min, 4 000 tr/min, 40 000 tr/min Sortie de tension analogique haute précision (12 bits = 4096 valeurs) Sortie TTL (impulsion/tour) DAKKS (ISO 17025) – étalonnage en option Intégration dans les systèmes de mesure et de surveillance existants Capteur optique avec filetage M16 Assemblage simple du capteur Applications & Intégrations Bancs d'essai Recherche et développement Diagnostic machines Surveillance et contrôle RPM Tests en série Contrôle de qualité Étalonnage des capteurs de vitesse de rotation
