Vibromètre à balayage VibroMet™500

laser à effet Doppler

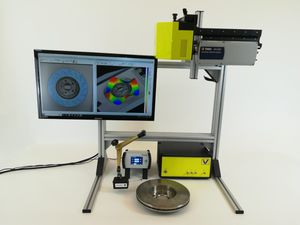

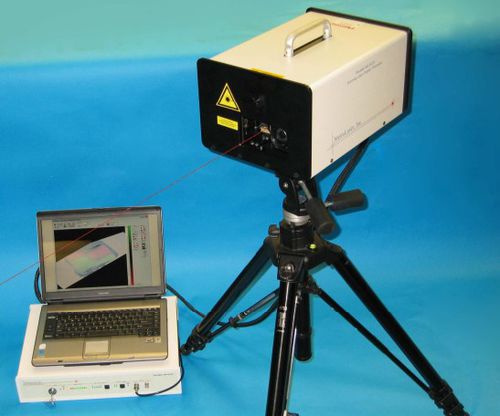

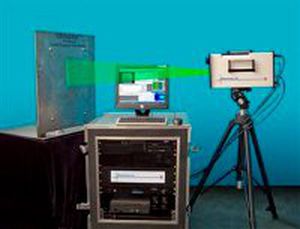

Le faisceau laser du vibromètre doppler laser à balayage est dévié par 2 miroirs contrôlés par l’ordinateur. Une caméra à l’intérieur de la tête fournit l’image de l’objet à tester. Sur cette image, les points de mesure peuvent être disposés comme avec un logiciel de CAO. Après la configuration des points, la mesure est effectuée automatiquement par l’ordinateur. Méthode Le vibromètre laser à balayage est basé sur le vibromètre laser à point unique VibroMet500. Le faisceau laser mesure la vitesse à la surface de l’objet à tester. Le signal de vitesse est mesuré par un système d’acquisition de données et stocké dans l’ordinateur. Components In the picture above the components of a laser scanning system are displayed. Tête laser avec unité de miroir Boîtier contrôleur L'acquisition des données Ordinateur portable avec logiciel de contrôle et d'analyse Le système complet est très compact et peut être porté par une seule personne, par exemple lors de l’utilisation d’un avion. Tête laser La tête laser comprend l’unité laser, les miroirs et la caméra vidéo. Un ajustement des objectifs ou du système optique n’est pas nécessaire. Les miroirs sont contrôlés par l’ordinateur. Controller Les composants à l’intérieur du boîtier du contrôleur sont l’amplificateur RF, le démodulateur et le filtre de sortie. L’amplificateur augmente le niveau du signal, le démodulateur émet un signal de vitesse à partir du signal Doppler et avec le filtre passe-bas de sortie, la plage de fréquences peut être limitée pour réduire le bruit, etc.
