Onduleur SPATZ+ / ServoSPATZ+ pour le soudage à moyenne fréquence
Nos onduleurs 1 000 Hz MF ont été spécialement développés pour être utilisés dans l'industrie automobile et sont disponibles en versions 400, 600 et 900 ampères. L'onduleur, associé à notre minuterie de soudage, est le cœur de chaque système de soudage moyenne fréquence MATUSCHEK. Dans une configuration maître-esclave, qui nécessite deux onduleurs SPATZ+, des courants de sortie plus élevés sont également possibles. Par exemple, pour le soudage de l'aluminium.

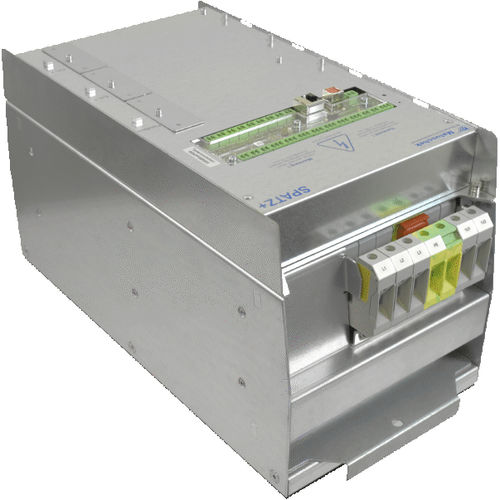

SPATZ+M900
U1 : - 3~ 400 V - 500 V, 50/60 Hz
SN (400 V) : -
140 kVA à 20 % ED
88 kVA à 50 % ED
U2N (400 V) : - 500 V / 1 000 Hz
I2max : - 950 A
Poids : -
20 kg (refroidi par air), 44.1 lb
17 kg (refroidissement par eau), 37.5 lb
Équipement
Interface USB pour PC local / Ethernet pour PC de ligne
Contrôle adaptatif MASTER
Mémoire pour 1 024 programmes de soudage de référence MASTER
Contrôle de sortie constant, contrôle de courant constant (CCC), contrôle de tension constante (CVC), contrôle de puissance constante (CPC)
Entrées de signal pour la tension de l'électrode et le courant de soudage. En option, 2 autres entrées de signal, par exemple pour la force et le déplacement des électrodes, sortie de vanne proportionnelle
Mémoire des 100 000 derniers enregistrements de données de soudage et des 1 000 dernières courbes pour l'assurance qualité
Mémoire des 100 derniers messages d'erreur avec enregistrement des courbes correspondantes pour l'analyse des erreurs
8 compteurs de durée de vie d'outil indépendants, chacun pour la durée de vie de l'outil, le fraisage, la lame de fraisage et le serrage
Gestion et surveillance de l'affûtage
NUGGETIndex
Horloge et compteurs en temps réel alimentés par batterie
Interface E/S parallèle, 16 entrées numériques, 11 sorties numériques, 24 V CC
Mise à jour du micrologiciel via PC / Internet
3 slots pour bus et cartes d'extension
---
