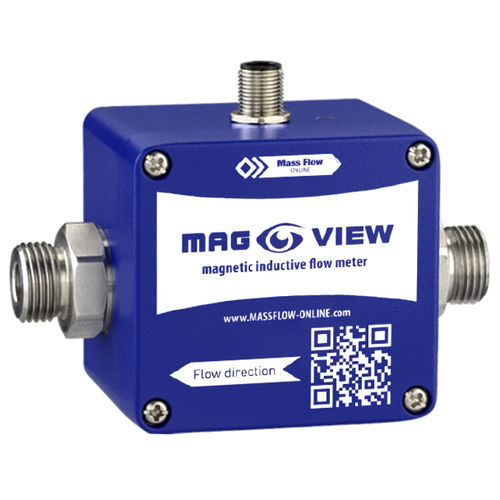

Débitmètre magnétique MVM-250-PN

volumiquepour liquidespour eau

Absence de pièce en mouvement (aucune usure mécanique) Fonctionnement sans interférence Grande liberté de montage de la tuyauterie en entrée et sortie Temps de réponse rapide Diamètre libre de tuyauterie : faible ΔP, insensible à la pollution Sortie fréquence Caractéristiques Signal de mesure possible par: Fréquence de sortie Le clignotement des diodes (verte) Aucune usure mécanique Aucune pièce mobile Montage et utilisation facile Position de montage libre Section de passage direct Aucune perte de charge supplémentaire Réponse rapide (<500 ms) Insensible aux liquides chargés Solution qui ne génère pas d’interférences combine à une durée de vie longue Solution destinée aux applications où un débitmètre avec des pièces en mouvement ne peut pas être utilisé Liberté de raccordement en entrée et en sortie pour permettre une intégration dans les machines compactes Spécifications techniques Rangeabilité 1:50 Temps de réponse (capteur) < 500 ms Propriétés électriques Alimentation électrique 24 Vdc ±10% Consommation électrique max. 150 mA max, courant limité Sortie fréquence Vitesse d’impulsion: 100 impulsions/l Résolution : 10 ml/impulsion Forme du signal : Push-Pull Forme du signal Signal carré, duty cycle 50:50, Push-Pull (symétrique) Signal courant 100 mA max, courant limité Affectation broches Broche 1: +UB Broche 2: - Broche 3: Terre Broche 4: Sortie fréquence Broche 5: Ne pas connecter Applications Les champs d'application du débitmètre MAG-VIEW sont multiples: Peut être utilisé lorsque les capteurs à pièces mobiles (capteurs à turbine, à palettes...) ne le peuvent pas pour des raisons de contamination
