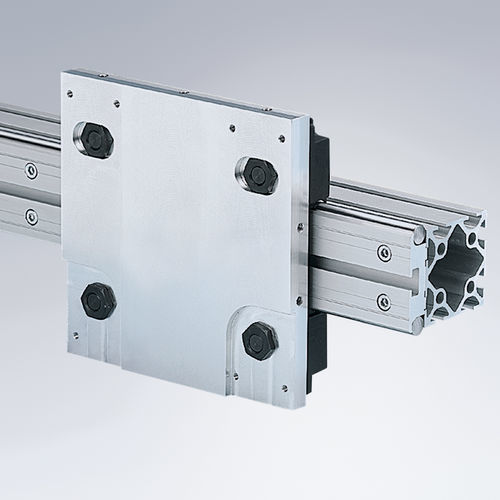

Guidage linéaire à galets LZR

à vitesse de déplacement élevée

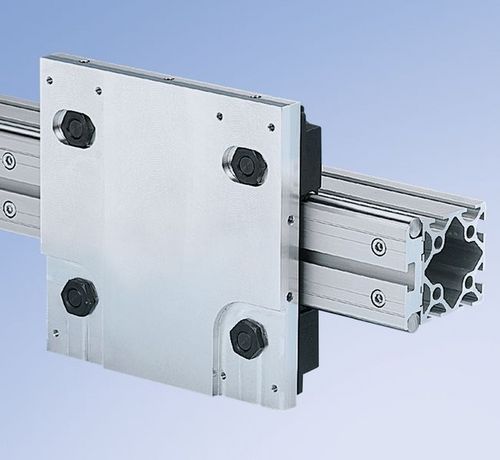

Module linéaire basé sur un guidage à galets de roulement De par leur structure très rigide, les guidages à galets de roulement mk permettent des accélérations et des vitesses élevées pendant une longue durée, ainsi que des positionnements rapides en cas de répétabilité élevée requise. Ils se prêtent aussi bien à l'utilisation avec un axe qu'à un système à plusieurs axes. Les systèmes linéaires conçus à partir de ces modules satisfont aux plus hautes exigences aussi bien techniques qu'économiques. Les guidages à galets de roulement comprennent un guidage linéaire et un chariot de roulement adapté. Le guidage repose sur un profilé mk standard utilisé comme profilé porteur et, par-dessus, des tiges de guidage montées avec un profilé de serrage. Le chariot de roulement se compose d'une plaque support et de galets de guidage pouvant être conçus individuellement selon les besoins. Les galets de guidage sont positionnés de façon excentrée, ce qui évite tout jeu dans le guidage. Le type et les dimensions du profilé porteur sont déterminants dans la conception d'un module linéaire.
