Unité de guidage linéaire sur rail profilé

motoriséeavec entraînement

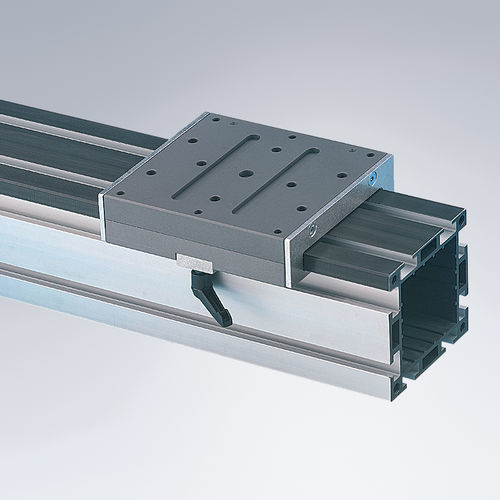

Unités de réglage basées sur des glissières Les guidages par glissières ont été conçus pour les tâches d'ajustement et de positionnement et conviennent particulièrement bien aux applications linéaires nécessitant un réglage manuel. Ils sont disponibles au choix avec ou sans dispositif de graduation et, sur demande, avec entraînement motorisé. Les guidages par glissières sont des unités de réglage sur lesquelles les différents éléments de guidage (profilé porteur et chariot) ne sont pas séparés par des roulements à rouleaux, mais au contraire par des glissières. Grâce aux larges surfaces de contact et au revêtement spécial, nos guidages par glissières ne nécessitent quasiment aucune maintenance. Les unités de réglage peuvent aussi être équipées de deux chariots de guidage fonctionnant au choix en marche parallèle ou en sens contraire. Il est aussi possible de combiner deux unités de réglage pour en faire un système à deux axes grâce à un kit de raccordement. Pour les profilés porteurs dans les deux tailles de base des unités de réglage, il s'agit de profilés en aluminium mk 2015 (50x50) et mk 2011 (100x100). Afin que le glissement soit optimal et que le revêtement résiste aux frottements, ceux-ci sont pourvus d'un revêtement de surface de haute qualité selon un procédé mécanique. Par défaut, les unités de réglage sont dotées de vis à filet trapézoïdal avec écrou POM protégées contre les salissures par un cache en acier inoxydable. Les écrous, les paliers et le guidage par glissières nécessitent peu de maintenance.
