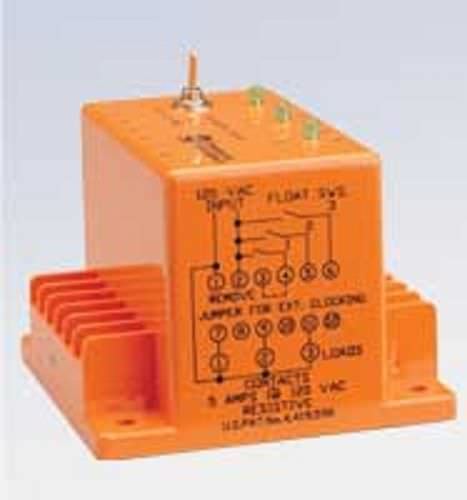

Relais électromécanique pour montage en surface ARA-120-AME

alterneur

Les relais alternatifs extensibles de la série ARA de la division ATC Diversified Electronics de Marsh Bellofram sont conçus pour être utilisés dans des installations à charges multiples qui doivent alterner en séquence et ont la capacité d'accepter une installation à charges supplémentaires dans le futur. ARA-120-AME : l'ARA-120-AME est un relais alternatif duplexeur/triplexeur. Avec le sélecteur en position A, ce relais alternatif dupliquera les charges sur les bornes 7 et 9. Avec le sélecteur en position B, ce relais alternatif va tripler les trois charges sur les bornes 7, 9 et 11. Pour les alternances automatiques, un cavalier installé en usine est en place entre les bornes 3 et 4. L'action d'alternance est réalisée lorsque le commutateur de commande entre les bornes 2 et 4 s'ouvre. Pour les alternances externes, retirer le cavalier installé en usine entre les bornes 3 et 4 et placer un interrupteur isolé normalement ouvert entre les bornes 2 et 3. L'action alternée se produit chaque fois que cet interrupteur isolé est fermé puis rouvert. ARA-120-ANE : L'ARA-120-ANE est un relais alternatif triplexer/quadraplexer. Avec le sélecteur en position A, le relais alternatif va tripler entre les charges des bornes 7, 8 et 9. Avec le sélecteur en position B, le relais alternatif quadraplera les charges sur les bornes 7, 8, 9 et 10.
