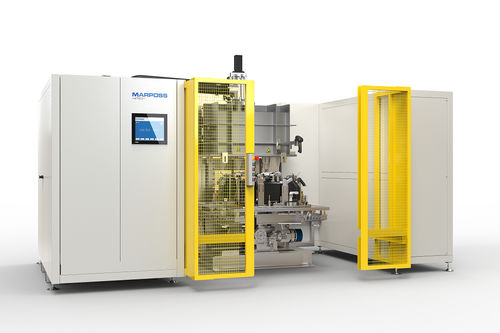

Machine d'essai de fuites de pression

automatiquecontrôlée par PLCd'air

Dispositif à chambre unique avec table rotative pour test de réservoirs de GPL. Les différentes étapes de l'essai sont réparties sur 8 stations : cette solution était nécessaire afin d'obtenir le temps de cycle requis. Principe de mesure : Test général avec spectromètre de masse Le dispositif présente une chambre à vide unique, assemblée sur un châssis en acier inoxydable soudé et peint. Sous la chambre à vide du dispositif se trouve une table rotative avec 8 stations. Sur chaque station, l'une des étapes du processus est effectuée. Il est ainsi possible d'optimiser le flux de travail de la machine, en atteignant une vitesse de production de 30 pièces/h. Les armoires contiennent le tableau de distribution électrique, le système d'analyse et les tableaux pneumatiques pour la distribution d'air et d'hélium sont logées dans le châssis. L'IHM se compose d'un écran tactile en couleurs et d'un boîtier de commande distant avec boutons et signaux lumineux pour l'opérateur. Le dispositif présente des sorties séparées pour l'évacuation d'air et d'hélium et est conçu pour être connecté à un système de récupération d'hélium. Le dispositif est fabriqué dans le coloris demandé par le client. AVANTAGES • Système de pompage dédié pour analyse - Flux total • Système de pompage sur chariot pour faciliter l'entretien • Armoire électrique et pneumatique dédiée • Ventilation et insonorisation du système de pompage • Table rotative semi-automatique • Interface Homme-Machine (IHM) entièrement personnalisable
