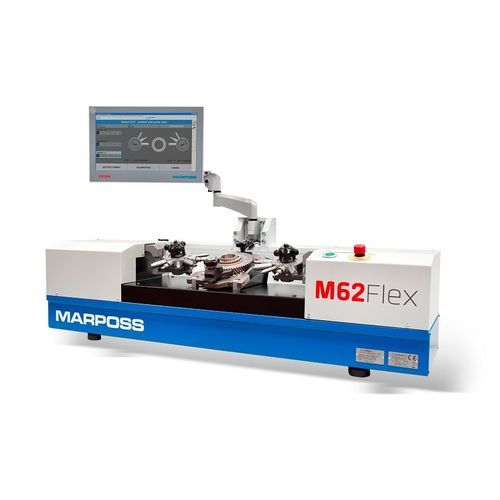

Machine d'inspection pour engrenage M62 FLEX

industrielleautomatisée

M62 Flex est un banc de mesure manuel pour le contrôle des paramètres de denture les plus courants d'engrenages. Fourni avec des outils de haute précision et de conception robuste, M62 Flex est la solution idéale pour les environnements d'atelier, pour la surveillance de la qualité d'engrenages durant leur processus de fabrication. M62 Flex a été conçu pour être une solution précise et robuste pour le contrôle rapide de dents d'engrenages après les principales opérations le long de la chaîne de fabrication, telles que le taillage à la fraise-mère, le rasage, la rectification et le pierrage. Deux tourelles multi-contact permettent au M62 Flex de mesurer OBD (Over Ball Dimension/Diamètre sur bille), Root Diameter/Diamètre de pied et Major Diameter/Diamètre extérieur sur différents types d'engrenages externes. Les contacts sont entraînés par des actionneurs à bobine en mouvement, librement programmables en termes de position, vitesse et force, rendant le mesureur à la fois intelligent et simple à utiliser. CHAMP D'APPLICATION L'utilisation d'actionneurs à bobine donne la possibilité de mesurer, sur un seul mesureur, des engrenages de diamètre extérieur entre 30 et 180 mm, sans aucun réoutillage mécanique ni composant supplémentaire. TECHNOLOGIE SOFT-LAND Grâce à un logiciel approprié, les groupes de mesure s'approchent de la surface des dents avec une force légère et contrôlée tout en surveillant leur erreur de position. Cette caractéristique permet d'éviter d'endommager et de marquer les pièces. FACILITÉ D'UTILISATION Le système est extrêmement simple à utiliser et présente une interface guidée qui rend le fonctionnement du système automatisé très simple et intuitif.
