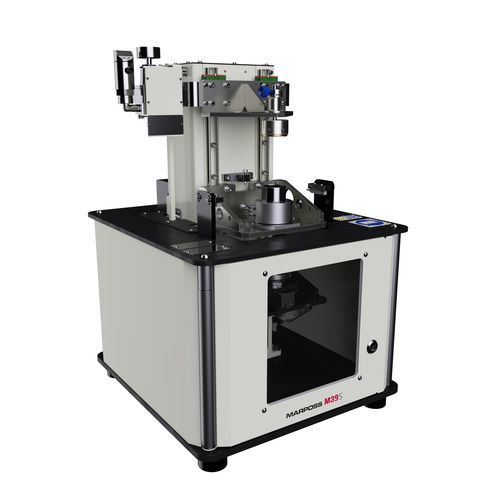

Système de mesure de diamètre M39S

de longueurélectroniqued'arbre

M39S est un système de mesure à ultra-haute précision pour le contrôle de composants cylindriques appariés. Il balaie le diamètre intérieur d'un alésage et le diamètre extérieur d'un arbre et évalue leur jeu d'appariement sur leur longueur axiale, avec capacité de fournir un affichage graphique des surface appariées. Utilisant une technologie de mesure pneumatique combinée à un convertisseur Marposs air-électronique, il garantit des performances de l'ordre du sous-micron, y compris pour la mesure de pièces extrêmement petites. DOMAINE D'APPLICATION • Station de contrôle de qualité à chargement et déchargement manuel à proximité d'une chaîne de fabrication, mesure post-process, pour applications de meulage. • Mesure post-process, avec compensation de feedback à machine • Stations de classement pièces • Stations de mesure sur lignes de montage sélectif TECHNOLOGIE DE MESURE • Tampon de mesure pneumatique pour contrôle d'alésage (annulaire ou à jet direct) • Bague de mesure pneumatique pour contrôle de diamètre extérieur (annulaire ou à jet direct) • Solutions de mesure spéciales avec tampons électronique par contact ou bagues de mesure PRINCIPE DE MESURE Un tampon de mesure est introduit à vitesse constante par un coulisseau motorisé à l'intérieur de l'alésage à contrôler et la valeur du diamètre est acquise en continu. Pour la mesure de diamètres extérieurs, la pièce est en général introduite dans la bague de mesure fixe. Un module d'acquisition Marposs GagePod 4M8 contrôle le mouvement du chariot NC et pour acquérir en continu les valeurs de diamètre pendant la course de balayage.
