Machine de mesure de géométrie M62 series

dimensionnellepar contact directautomatique

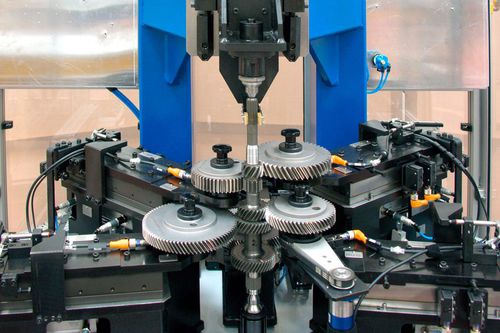

La ligne de produits M62 comprend une grande variété d'instruments pour le contrôle dimensionnel et fonctionnel de différents types d'engrenages. Utilisant une technologie et des outils à haute précision et robustes, les solutions Marposs pour le contrôle d'engrenages représentent la méthode de mesure appropriée pour contrôler le procédé de fabrication en environnement d'atelier. Tous les systèmes de mesure sont prévus pour l'utilisation de de Gear AddOn, un logiciel dédié pour l'analyse d'engrenages compatible avec Microsoft Windows®. La ligne pour le contrôle d'engrenages M62 comprend des instruments de mesure manuels et des machines automatiques pour répondre aux exigences de contrôle du procédé de fabrication d'un engrenage. Conformément aux opérations spécifiques au cours du processus, Marposs peut offrir des solutions pour contrôler : • Paramètres dimensionnels : OBD, Diamètre primitif, Diamètre pied, OBR, DI, Distances, Parallélisme et perpendicularité entre surfaces et erreurs de formes • Paramètres fonctionnels : Contrôles de rouleaux d'engrenage (Fi”, fi”, Fr”, Aa”, FTT, entailles) Selon la fonction du mesureur, l'instrument de mesure est étalonné avec des artéfacts (étalons) de la même forme que les engrenages contrôlés, ou des pièces entières à titre d'artéfacts dans le cas de mesure fonctionnelle.
