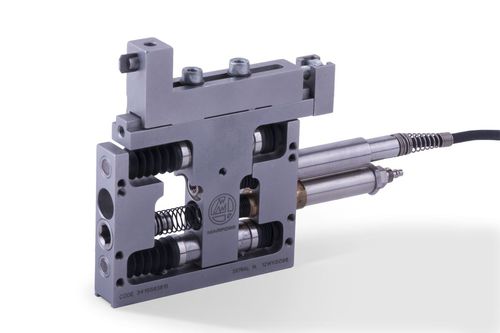

Palpeur de mesure de diamètre analogique QUICK BLOCK™

ressortcompact

Quick Block est une unité de mesure universelle, avec guides linéaires à haute précision pour le contrôle de diamètres intérieurs et extérieurs et de distances. La gamme étendue d'accessoires fait de cet instrument de mesure un outil extrêmement polyvalent et adapté aux applications les plus diverses. Avec sa structure robuste et compacte, il permet de réaliser des mesures statiques et dynamiques en environnements difficiles, en protégeant le transducteur et en garantissant un haut niveau de répétabilité. Quick Block est une unité de mesure compacte universelle. Elle est disponible avec un transducteur de mesure intégré ou en tant que renvoi mécanique à utiliser avec des têtes de mesure. Elle présente un système anti-rotation sous forme de cage à bille qui garantit une valeur de plage de répétabilité (max-min) de moins de 0,5 µm avec contact direct. La version ±5 mm peut être fournie avec un connecteur pour câble axial ou radial pour le transducteur et le vérin pneumatique. Elle peut être installée avec l'axe de mesure en toute direction spatiale ; le support du contact à une plage de réoutillage de 20 mm. La version à articulation pneumatique est particulièrement adaptée pour les applications post-process sur stations de mesure à chargement/déchargement automatique. Elle peut aussi être adaptée sur stations Quick Set avec l'interface correspondante pour mesures de diamètres jusqu'à 90 mm. Une gamme étendue de ressorts, bras de mesure et contacts est disponible pour atteindre toute position de mesure tout en conservant le même rapport de bras. Une version spéciale avec coulisseau, compatible avec les supports et contacts TESA, est également disponible.
