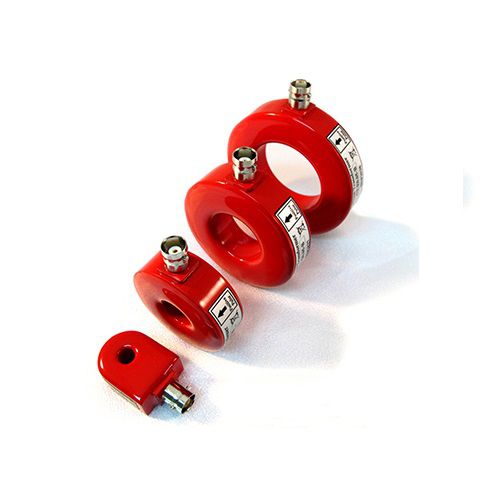

Transformateur de courant HFCT series

secà haute fréquencede haute précision

Transformateur de courant haute fréquence (HFCT) Réponse en fréquence jusqu'à 500 MHz - Plage de mesure jusqu'à 20kA Le transformateur de courant haute fréquence Magnelab est conçu pour fournir une mesure très précise, sans contact et non destructive d'une impulsion bipolaire ou unipolaire, unique ou répétitive. De plus, il contient un noyau toroïdal solide et mesure des plages d'entrée de 200 à 20 000 ampères CC ou de 2 à 71 ampères CA. Il est proposé avec des tailles d'ouverture allant de 1/4 à 2 pouces. En outre, sa tension de sortie est comprise entre 0,025 et 5,0 V/A. Il fonctionne également pour l'onde continue. Large réponse en fréquence Les capteurs de courant alternatif de cette série mesurent des courants allant de quelques microampères à 20 000 ampères. Ce sont des TC à large réponse en fréquence qui peuvent fonctionner de 0,5 Hz à 500 MHz. Les appareils sont disponibles en cinq tailles de boîtier différentes et vous pourrez choisir entre un type de connecteur SMA ou BNC. Un autre TC de haute précision est le capteur de courant à effet Hall HT-300M. Celui-ci a une réponse rapide et est doté d'une contrainte d'étanchéité de 3 kV. Contrairement au HFCT, qui mesure le courant alternatif, le HT-300M mesure le courant continu jusqu'à 300 ampères. Haute sensibilité Le HFCT possède une coupure de fréquence très élevée, ce qui permet de restituer fidèlement les transitoires rapides. De plus, sa température de fonctionnement est comprise entre moins 20 degrés Celsius et plus 120 degrés Celsius. Sa précision nominale est également bien meilleure, puisqu'elle est de 0,5 % et s'étend sur une plus grande largeur de bande. Le HFCT de Magnelab est également cinq fois plus sensible à la mesure des signaux à faible intensité.
