Capteur de courant à transformateur ACT-0036

fixeACouvrant

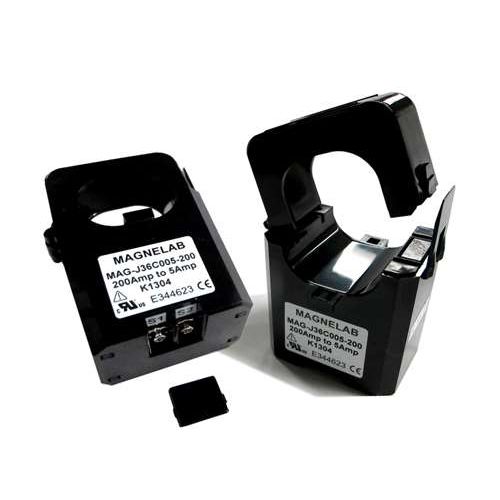

ACT-0036 Transformateur à noyau divisé Sortie de courant CA ACT-0036 Transformateur à noyau divisé (anciennement MAG-J36C005) est un capteur de courant à noyau divisé de 36 mm d'ouverture qui transforme une entrée de courant CA de 200 à 400 A en une sortie de 5 A. Les transformateurs à noyau divisé sont idéaux pour l'installation sur un câblage électrique existant par encliquetage autour du conducteur. L'ACT-0036 est doté d'un mécanisme autobloquant. Applications fréquentes -Mesureur de puissance -Switchgear -Systèmes de mesure répartis -Sets généraux -Panneaux de contrôle ACT-0036 | Caractéristiques ● Transformateur de courant Entrée jusqu'à 600 A ● Sortie 5A au courant nominal ● Précision de 5 % à 120 % du courant nominal à une fréquence de 50 Hz à 60 Hz ● Enregistré UL, conforme CE et RoHS ● 2 X Bornes à vis M3 ACT-0036 | Description "Le Magnelab ACT-0036 est un transformateur à double noyau de classe 2. Il transforme l'entrée de courant alternatif de 200 à 600 A en une sortie de 5 A. Un capteur de courant AC comme celui-ci peut facilement être installé sur un câblage électrique existant. Pour cela, il suffit de l'encliqueter autour du conducteur déjà installé. L'ACT-0036 est équipé d'un mécanisme autobloquant pour faciliter son utilisation. Il est souvent utilisé dans les appareillages de commutation, les compteurs de puissance, les ensembles généraux, les systèmes de mesure répartis et les panneaux de commande. L'ACT-0036 possède plusieurs caractéristiques. Celles-ci comprennent une entrée nominale allant jusqu'à 600 A et une sortie à un courant nominal de 5 A. Il a une précision de classe 3 jusqu'à 2,5 VA. La précision est de 5 % à 120 % du courant nominal. Il dispose également d'un niveau de protection bipolaire de 6,5Vp et d'une plage de fréquence comprise entre 50 Hz et 60 Hz.
