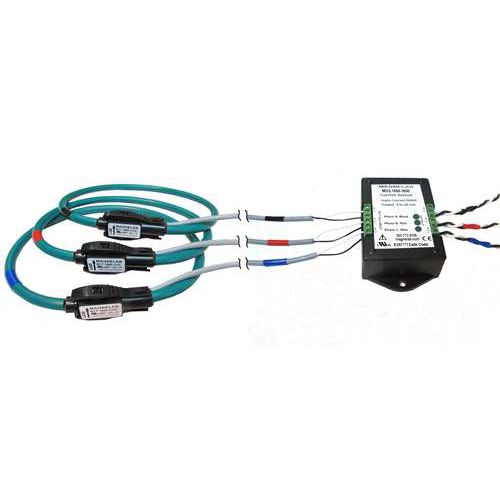

Transducteur de courant à bobine de Rogowski MGS-1800

à pinceACtriphasé

MGS-1800 Transducteur de courant c.a. triphasé 4-20 mA True-RMS Le transducteur de courant CA Magnelab MGS-1800, intégrateur de la série triphasée et transducteur 4 à 20 mA (conditionneur de signal), convertit la tension d'entrée RopeCT (bobine de Rogowski) en une sortie 4 - 20 mA CC. Le transducteur nécessite une alimentation de boucle DC qui fonctionne de 8 à 35 Vdc. Le transducteur est disponible avec des bornes à vis pour faciliter l'installation. MGS-1800 | Caractéristiques ● Entrée de 250 à 5 000 Amps ● Mesure RMS réelle. Idéal pour les formes d'onde déformées ● Auto-alimenté de 4 - 20 mA Boucle ● Les LEDs de chaque phase indiquent la puissance connectée appropriée ● Trois bobines de 18 pouces [0,46 m] ● Cordons RopeCT isolés de 8 pieds et cordons de sortie à paires torsadées de 8 pieds (600V) ● Des longueurs de RopeCT sur mesure de 12″, 24″ ou 36″ sont également disponibles MGS-1800 | Description Le MGS-1800 de Magnelab est une bobine Rogowski triphasée (CT de câble) avec une sortie de 4-20 mA DC. Il s'agit essentiellement d'un intégrateur, d'un transducteur de courant alternatif ou d'un conditionneur de signal qui est conçu pour convertir la tension d'entrée de la bobine de Rogowski en une sortie continue de 4 à 20 milliampères. Afin de fonctionner correctement, le transducteur doit utiliser une alimentation de boucle CC, qui peut fonctionner de 8 à 35 volts CC. L'appareil CT flexible est livré avec des bornes à vis intégrées. Cela permet de l'installer facilement et en toute sécurité. Le MGS-1800 est très différent du capteur de courant CA MGC-1000 avec une sortie de 5 ampères, qui est un capteur de courant CA monophasé qui convertit un courant CA allant de 30 à 300 ampères en une sortie de courant CA. Les caractéristiques du MGS-1800 incluent le fait qu'il est idéal pour les formes d'onde déformées, car il fournit une véritable mesure RMS. De plus, l'appareil est auto-alimenté par la boucle de 4 à 20 mA.
