Capteur de courant à transformateur SCT-0750 series

ACouvrantde supervision

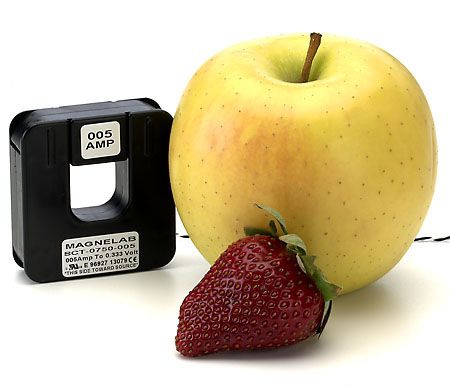

SCT-0750 0.75″ Capteur de courant CA à noyau divisé Les capteurs de courant split-core de la série SCT-0750 de Magnelab transforment un courant d'entrée AC jusqu'à 200 Amps en une sortie de 0.333 Volt. Les transformateurs à noyau divisé sont idéaux pour l'installation sur un câblage électrique existant par encliquetage autour du conducteur. Le SCT-0750 est doté d'un mécanisme autobloquant et d'une ouverture 0.75″. Applications fréquentes -L'enregistrement des données -Enregistrement -Surveillance de la puissance -Gestion de l'énergie -Répartition des coûts SCT-0750 | Caractéristiques -Entrée nominale jusqu'à 200 Ampères -Sortie de 0,333 Volt au courant nominal Précision de la linéarité ± 1 -Précision de 10 à 130 % du courant nominal -Angle de phase < 2 degrés (valable pour 70A ou plus) -Fonctionne de 30 Hz à 1 000 Hz -Câble à paires torsadées de 8 pieds -Tension maximale : 600 V (sur conducteur nu) -UL reconnu, CE, et conforme à RoHS SCT-0750 | Description Le transformateur de courant à noyau divisé SCT-0750 est fabriqué par le fabricant de capteurs de courant Magnelab. En fait, il transforme le courant d'entrée AC jusqu'à 200 A en une tension de sortie de 0,333 volt. Ces transformateurs sont particulièrement adaptés lorsqu'ils sont installés sur un câblage déjà en place, car il peut facilement s'encliqueter autour du conducteur existant. De plus, le SCT-0750 est doté d'un mécanisme autobloquant. Ces capteurs de courant alternatif ont une ouverture de 0,75 pouce. L'utilisation générale comprend l'enregistrement, la consignation des données, la gestion de l'énergie, la surveillance de la puissance et la répartition des coûts. Le SCT-0750 offre une entrée nominale allant jusqu'à 200 A. Sa sortie à courant nominal est de 0,333 volt. La précision linéaire de ce capteur de courant est impressionnante à 1% dans les deux sens, ce qui rend ses performances réelles très proches des valeurs estimées.
