Capteur de courant à transformateur SCT-125W series

sur rail DINACtriphasé

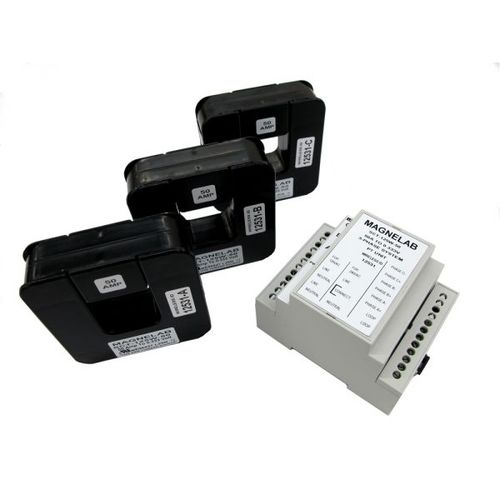

0.Sortie 333 Vac Ouverture SCT de 1,25 pouce La série de capteurs de courant sans fil triphasés à noyau divisé SCT-125W de Magnelab est un petit système de capteurs de courant alternatif sans fil à noyau divisé, idéal pour simplifier l'installation sur le câblage électrique existant en se fixant autour du conducteur sans fils ni connexions supplémentaires. Il transforme jusqu'à 800 ampères de courant d'entrée CA en une tension de sortie de 0,333 volt ou 1,0 volt RMS. Chaque TC contient une liaison radiofréquence alimentée par le courant mesuré, qui se connectera au contrôleur (unité PT) pour tout courant supérieur à 5 A. Le contenu comprend 3 capteurs de courant à âme divisée AC Wireless et un contrôleur (unité PT). Le contrôleur fournit trois sorties qui correspondent aux trois TC distants en amplitude et en phase. Utilisations typiques Ce type d'appareil est généralement utilisé pour l'enregistrement, la consignation des données, la gestion de l'énergie, la surveillance de la puissance et la répartition des coûts. Tous les appareils SCT sont équipés d'un mécanisme de verrouillage automatique. En outre, il est possible de monter le contrôleur sur rail DIN. Options et spécifications générales Si vous avez besoin d'un transformateur qui gère plus d'ampères, nous proposons également le transformateur de courant sans fil SCT-200W, qui peut gérer jusqu'à 1500 ampères. Le rapport du transformateur de courant du SCT-125W prend un courant d'entrée allant jusqu'à 800 ampères et fournit une sortie de 0,333 volts. La précision de la linéarité est de 1 % dans les deux sens entre 10 % et 130 % du courant nominal. L'angle de phase au courant nominal est inférieur à 1 degré. La fréquence de fonctionnement et de mesure du SCT-125W est de 60 Hz (50 Hz sur demande pour l'Europe et les autres régions) avec une portée de 10 mètres. Bien que chaque TC sans fil ne nécessite aucune alimentation externe, le contrôleur requiert 120 ou 240 volts CA.
