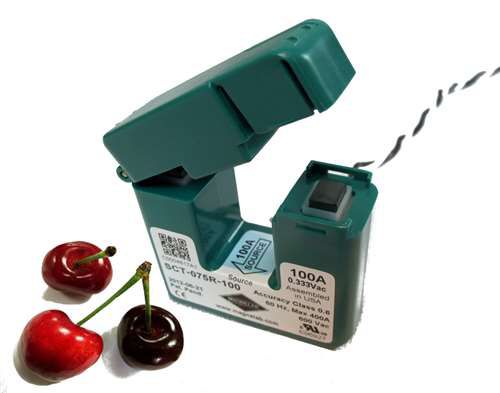

Capteur de courant à transformateur SCT-075R

ACouvrant

SCT-075R Capteur de courant à noyau divisé Les capteurs de courant à noyau divisé de la série SCT-075R sont classés comme ayant une classe de précision C57.13 0,6 selon la norme ANSI. Ils offrent un angle de phase supérieur de 0,25 degrés et une linéarité inégalée qui est rare dans les autres types de capteurs de courant alternatif. Il a une capacité maximale de 250 ampères passant par le conducteur central. L'entrée jusqu'à 250 ampères est transformée par ce TC à noyau divisé en une sortie de 0,333 volt. SCT-075R | Caractéristiques -Précision de linéarité ± 0,5 -Angle de phase ± 0,25 -Entrée nominale jusqu'à 250 A -Précision de 10 à 120 % du courant nominal -Fonctionne de 30 Hz à 1 000 Hz -Câble à paires torsadées de 8 pieds -Listé UL, CE, et conforme à RoHS -Tension maximale : 600V (sur conducteur nu) -Sortie 0,333 Volt AC au courant nominal SCT-075R |Description Ces types de transformateurs sont particulièrement adaptés à l'installation sur des câblages électriques déjà installés. En effet, il peut simplement s'encliqueter autour dudit conducteur et il est doté d'un mécanisme d'auto-blocage. La tension maximale pour le conducteur nu est de 600 volts. Le SCT-075R est disponible en 50, 100, 200 et 250 ampères et a une ouverture de 0,79 pouce de large. En attendant, un produit similaire qui a également une sortie nominale de 0,333 volt est le transformateur de courant à noyau divisé SCT-3000 mais peut accueillir jusqu'à 3000 ampères. La conception du transformateur de courant du SCT-075R lui confère une précision de linéarité de 0,5 % dans les deux sens. Cela permet aux calculs estimés d'être très proches des résultats réels. Cette précision est maintenue entre 10 % et 120 % du courant nominal. Son angle de phase est de 0,25 degrés et il a une entrée nominale de 250 ampères maximum.
