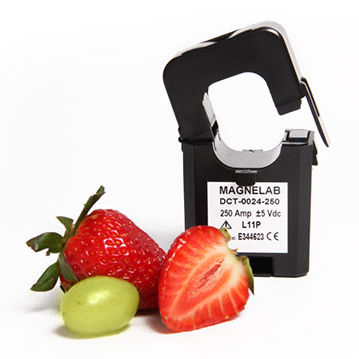

Transducteur de courant à transformateur DCT-0024-250

fixeACouvrant

DCT-0024-250 Capteur de courant à noyau divisé Le DCT-0024 de Magnelab était auparavant vendu sous le nom de MAG-J24D005. DCT-0024-250 | Caractéristiques ● Entrée à 250 Amps ● Sortie 0-5Vdc ● Précision de 5 % à 120 % du courant nominal à une fréquence de 50 Hz à 60 Hz ● Enregistré UL, conforme CE et RoHS ● 2 X Bornes à vis M3 DCT-0024-250 | Description C'est un transducteur de courant à noyau divisé avec une ouverture de 24 mm et transforme l'entrée de courant AC 0 Amp à 250 A en une sortie de 0 à 5 Vdc. Les transformateurs à noyau divisé sont des outils parfaits pour la gestion de l'énergie. De plus, le DCT-0024 a été conçu pour pouvoir être installé rapidement et facilement sur un câblage électrique déjà installé. Le mécanisme autobloquant qui l'accompagne permet d'encliqueter simplement le transformateur autour du conducteur existant. Le DCT-0024 est fréquemment utilisé dans les pompes et les installations CVC, mais aussi dans les ventilateurs, la réfrigération et l'éclairage. On le trouve aussi parfois dans les petits moteurs industriels. Il s'agit d'un appareil très polyvalent. Ce transformateur de TC présente un courant d'entrée nominal de 250 A c.a. et une tension de sortie nominale de 5 V c.c. Pour des raisons de sécurité, le dispositif est doté d'une limite de 7,5 Vcc intégrée. La précision est similaire à celle du capteur de courant DCT-0016-100, qui est une précision de pleine échelle de 2% vers le haut ou vers le bas, à des fréquences de fonctionnement de 50 ou 60 Hz. Si l'on considère le courant nominal, la précision est de 5 à 120 %. L'appareil a une impédance de sortie de 5,8 KOhms et une ondulation de sortie de 5% vers le haut ou vers le bas. Il est livré avec deux bornes à vis M3 pour une installation facile. La tension du système est de CAT III 600 VAC et il est entièrement reconnu UL, ainsi que conforme à RoHS et CE. Il est également garanti 10 ans.
