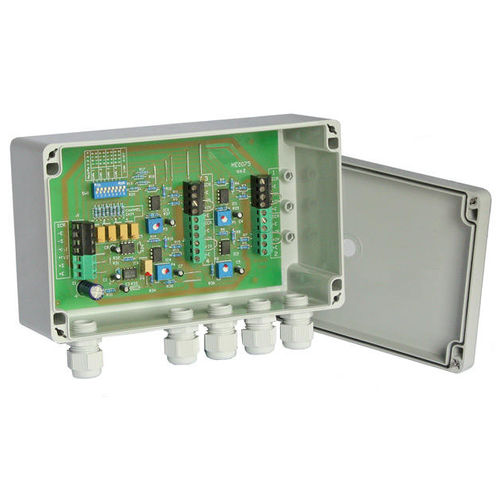

Boîte de dérivation à somation active JBA

sur rail DINétancheIP65

Le JBA est une boîte de jonction à sommation active offrant une connectivité pour un maximum de quatre capteurs à jauges de contrainte tels que des capteurs de charge, des capteurs de force, des capteurs de pression, des capteurs de couple, etc. Il tire son alimentation d'un instrument hôte tel que le LCA20 et le LCD20. Les gains individuels des canaux sont configurés via un commutateur DIP à 8 voies et des potentiomètres multi-tours pour produire un gain global d'entrée/sortie de 1:1. Par exemple, si trois jauges sont connectées, elles reçoivent chacune un gain de 0,33 de sorte qu'une fois additionnées, le gain global est de 1. L'ensemble de l'installation apparaît alors comme une seule jauge à l'hôte. Le décalage (zéro) qui en résulte n'est pas réglable mais peut être compensé dans l'instrument hôte. Pour un circuit de sommation simple, sans réglage ni compensation d'angle, utilisez la carte de jonction de capteurs passifs (JPP) et pour les fonctions de surveillance et d'alarme de détection de défauts, utilisez la boîte de jonction de capteurs avec surveillance des défauts (LCI). Sommation précise et facile de jusqu'à 4 capteurs à jauges de contrainte Correction des angles activée pour compenser les tolérances de fabrication et les charges dans les installations à jauges de contrainte multiples Réglage individuel du gain fourni pour chaque canal Simplifie l'installation de plates-formes à cellules multiples, de silos, de réservoirs et de systèmes de pesage de trémies Large gamme d'entrée - de 0,5 à 20 mV/V Aucune interaction entre l'offset et le gain Pas d'interaction entre les canaux pendant l'étalonnage Fourni pré-monté dans un boîtier de cloison (JBA comme indiqué sur la photo principale ci-dessus),
