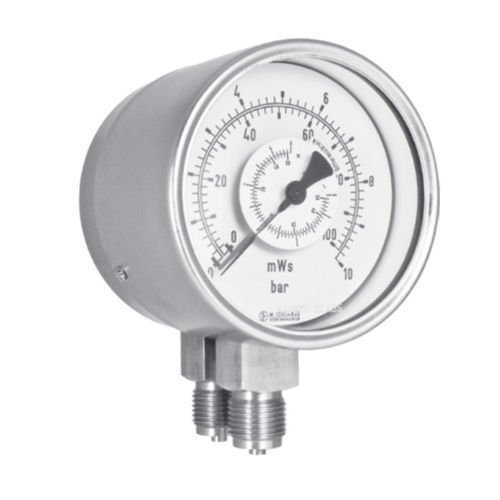

Manomètre différentiel DR20 series
à cadranfiletéen acier inoxydable

manomètre différentiel
manomètre différentiel
manomètre différentiel
manomètre différentiel
manomètre différentiel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
différentiel
Affichage
à cadran
Montage
fileté
Matériau
en acier inoxydable, en laiton
Application
de process, pour gaz, pour liquides
Autres caractéristiques
double
Pression

Max: 250 bar
(3 625,94 psi)

Min: 0 bar
(0 psi)

Température de process

Max: 60 °C
(140 °F)

Min: -25 °C
(-13 °F)

Description

sans remplissage de liquide Service prévu : Mesure de la pression différentielle de 2 pressions appliquées. Convient aux fluides gazeux et liquides, non cristallisants, qui n'obstruent pas le système de pression. L'échelle doit être choisie en fonction de la pression statique la plus élevée appliquée. Lors de la commande, veuillez indiquer la pression statique appliquée et la pression différentielle. Domaines d'application : ● pneumatique, hydraulique ● techniques de chauffage et de climatisation ● Mesures de filtres Construction : similaire à la norme EN 837-1 Boîtier:Ø 100 et 160 mm en acier inoxydable avec décharge de pression Classe de protection:IP 33 selon EN 60529 / IEC 529 Raccord de pression:2 x G1/2B, parallèle derrière, acier inoxydable 361L identifié + et - Élément de pression : acier inoxydable 361L Mouvement:Base et plaque de recouvrement, laiton Arbre de plongée, maillechort Pointeur:1 x pointeur standard, aluminium, noir 1 x pointeur rotatif, aluminium, pointeur rouge blanc, échelle avec +/- 50% de la plage d'indication de l'échelle de pression différentielle + et - Cadran:Aluminium blanc, échelle et lettrage noirs Fenêtre : verre de sécurité feuilleté Classe de précision:classe 1,6 Erreur de température, Tref 20°C:température croissante : +0,3 % de FS/ 10 K Température de chute : -0,3 % de FS/ 10 K Pression de travail : Régulière : 1,0 x la valeur totale de l'échelle Fluctuante : 0,90 x la valeur totale de l'échelle Surpression de courte durée : 1,3 x la valeur totale de l'échelle

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Manfred Jünemann Mess- und Regeltechnik GmbH
