Centre d'usinage CNC 5 axes D500
vertical60 outils80 outils

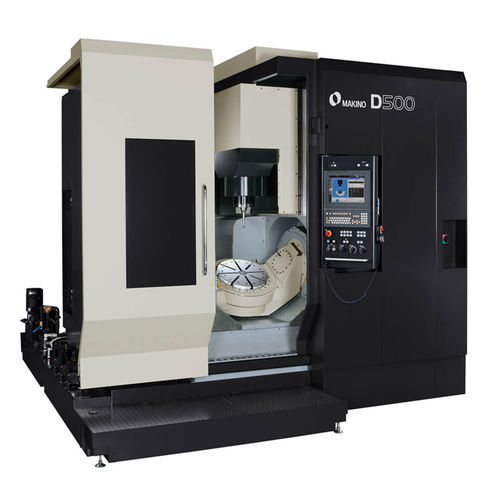

Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils - image - 2
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils - image - 3
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils - image - 4
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils - image - 5
Centre d'usinage CNC 5 axes - D500 - MAKINO Milling Machine - vertical / 60 outils / 80 outils - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nombre d'outils
60 outils, 80 outils
Autres caractéristiques
avec changeur de palettes intégré
Course X

550 mm
(21,65 in)

Course Y

1 000 mm
(39,37 in)

Course Z

500 mm
(19,69 in)

Vitesse d'avancement axe X

32 000 mm/min
(21 in/s)

Vitesse d'avancement axe Y

40 000 mm/min
(26 in/s)

Vitesse d'avancement axe Z

40 000 mm/min
(26 in/s)

Charge max. de la table

350 kg
(772 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

4,2 s

Description

Le D500 est conçu pour fournir une constance de précision dynamique supérieure, idéale pour vos besoins d’usinage de moules complexes. Cette précision dynamique et sa rigidité en font une machine totalement adaptée aux pièces du secteur aéronautique. La technologie Makino de stabilisation thermique isole la machine des variations des conditions de l’atelier. Des fonderies isolées, les vis à billes à refroidissement par le cœur, la broche et les moteurs à entraînement direct à température contrôlée se combinent pour garantir la stabilité thermique. Les axes rotatifs offrent une précision deux fois supérieure à celle des machines concurrentes, lui conférant ainsi une plus grande précision lorsque l’usinage est effectué loin du centre de rotation. Les moteurs à entraînement direct à couple ultra élevé permettent un contrôle des mouvements sur les axes A et C. L’axe A (axe d’inclinaison) est contrôlé par des moteurs à entraînement direct au niveau de chaque extrémité du tourillon. Cette conception élimine la torsion souvent rencontrée lors des opérations lourdes de coupe et d’usinage effectuées loin du centre de rotation. L’ensemble indexable avançant parallèlement à l’axe X, la « déviation du berceau », qui se produit généralement lors de l’accélération de l’axe linéaire, est supprimée. Le D500 peut être livré en configuration autonome ou avec un changeur automatique de palettes (APC). Une machine peut facilement être mise à niveau vers une configuration APC au moment de l’installation ou ultérieurement. L’automatisation complète peut également être mise à niveau lors de l’installation du populaire système de palettes MMC2 sur la machine.

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de MAKINO Milling Machine
