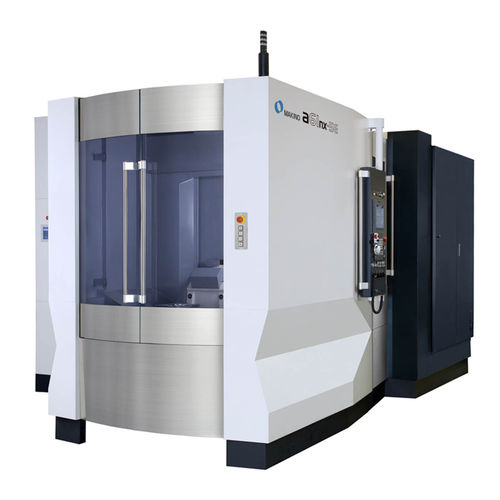

Centre d'usinage CNC 5 axes a61nx-5E
horizontalavec table rotativepour aluminium

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
horizontal
Structure
avec table rotative
Matière usinée
pour aluminium
Nombre d'outils
60 outils
Applications
pour l'aérospatiale, pour production de petites pièces
Autres caractéristiques
à haute productivité, à entraînement direct, haute puissance, avec changeur de palettes
Course X

730 mm
(28,74 in)

Course Y

730 mm
(28,74 in)

Course Z

680 mm
(26,77 in)

Vitesse de rotation

14 000 rpm, 24 000 rpm
(87 965 rad.min-1, 150 796 rad.min-1)

Puissance

80 kW
(108,77 hp)

Vitesse d'avancement axe X

48 000 mm/min
(31 in/s)

Vitesse d'avancement axe Y

48 000 mm/min
(31 in/s)

Vitesse d'avancement axe Z

43 000 mm/min
(28 in/s)

Charge max. de la table

150 kg
(331 lb)

Poids max. outil

12 kg
(26,5 lb)

Temps de changement outil

0,9 s

Description

Le centre d’usinage horizontal 5 axes a61nx-5E offre une solution adaptée à la production de petites pièces aérospatiales Le centre d’usinage horizontal à cinq axes a61nx-5E est spécialement conçu pour l’usinage haute efficacité de petits et moyens composants complexes à cinq axes en aluminium et de pièces aéronautiques s monolithiques. Sa conception est basée sur les machines de la série nx qui ont connu un franc succès. L’a61nx-5E optimise la productivité grâce à l’ajout des deux axes de rotation à entraînement direct. L’a61nx-5E est équipé d’un changeur automatique de palettes innovant qui remplace directement la palette sur la table rotative à 5 axes, tout en offrant une surface plane pour un chargement ergonomique de la pièce. Les broches proposées en option pour l’a61nx-5E vont de la broche standard haute puissance, offrant une fréquence de rotation de 14 000 tr/min, à une broche d’une puissance de 80 kW (nominale), offrant une vitesse de rotation remarquable de 24 000 tr/min, pour l’usinage de l’aluminium dans le secteur aéronautique. Cette broche refroidie au centre et avec les roulements lubrifiés peut atteindre des taux d’enlèvement de matière de 5 000 mm3 par minute lors de l’usinage de l’aluminium. L’a61nx-5E amène l’enlèvement du métal et la productivité des machines MAG de Makino vers une plateforme plus petite, permettant aux fabricants du secteur aéronautique d’optimiser la production de leurs pièces .
