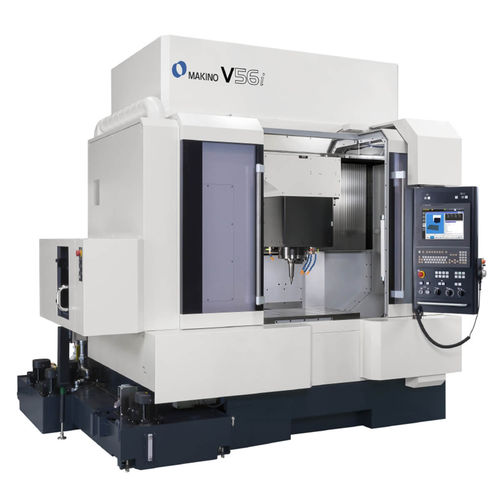

Centre d'usinage CNC 3 axes V56i
verticalHSK A-63HSK F63

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK A-63, HSK F63
Nombre d'outils
40 outils, 60 outils
Applications
pour moules
Autres caractéristiques
à grande vitesse, haute performance, compact, de haute précision, haute rigidité
Course X

900 mm
(35,43 in)

Course Y

550 mm
(21,65 in)

Course Z

450 mm
(17,72 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Vitesse d'avancement axe X

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

20 000 mm/min
(13 in/s)

Charge max. de la table

800 kg
(1 764 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

6,5 s

Description

Le centre d’usinage vertical V56i permet un usinage à grande vitesse d'une précision exceptionnelle, une élimination efficace des copeaux et une utilisation facile, pour les pièces de matrices/moules à temps de cycle longs. La machine est équipée de vis à billes, de roulements supports, de fixations de moteur, et d'un chariot refroidi par le cœur avec une nano-glissière afin de contrôler l'accroissement thermique, garantissant une précision constante sur l'usinage des matrices/moules à géométries complexes et temps de cycle longs. La broche est dotée du système Makino unique et breveté de refroidissement par le cœur et lubrification sous bague, qui minimise les distorsions thermiques à grande vitesse. La construction intégrée de la broche et du rotor du moteur d'entraînement réduit les vibrations durant les opérations à vitesses élevées. La disposition optimale des axes du V56i et sa construction vous offrent une performance supérieure dans un ensemble compact. La disposition des axes est conçue sans porte-à-faux pour garantir une précision exceptionnelle sur toute la plage de déplacement des axes. Minutieusement polies jusqu'à une finition parfaite, les glissières sont intégrées à la machine pour une précision et une rigidité supérieures.
