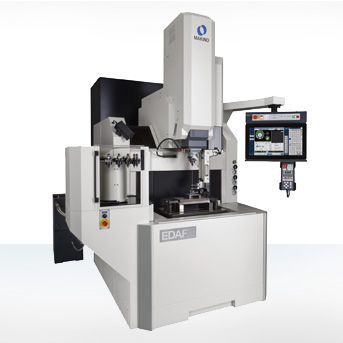

Machine d'électroérosion par enfonçage EDAF2-FH

de précisionCNC

Combinant sur une même machine des capacités d’électroérosion par enfonçage standard et de perçage par électroérosion de précision, l’EDAF2-Fine Hole offre les mêmes performances d’électroérosion par enfonçage que l’EDAF2, mais possède des composants supplémentaires dédiés au forage par électroérosion de grande précision. La conception de la machine associe une structure massive et rigide qui garantit une précision constante dans la durée, et un encombrement réduit grâce à l'intégration du réservoir diélectrique dans la fonderie principale. L’excellente stabilité thermique de la machine est assurée par le réservoir intégré ainsi que la circulation d'un liquide réfrigéré dans les structures des axes Y et Z qui maintient l’intégralité de la machine à une température stable. La machine EDAF2-Fine Hole comprend une structure de bras et d’axe W programmable, indépendante de l’axe Z et parallèle à celui-ci. Cet axe supplémentaire accueille les composants supports du guidage de matrice et du guidage central pour les opérations de perçage par électroérosion. Les guides centraux de l’axe W prennent en charge les électrodes de petit diamètre et préviennent toute vibration ou déformation pendant l’usinage. Le bras de l’axe W peut être retiré et installé sur la machine en moins d’une minute à l’aide d’une série de déconnexions rapides et d’un coupleur Curvic rigide. La machine EDAF2-Fine Hole est livrée de série avec un axe C à grande vitesse qui fournit une indexation de précision et des vitesses de rotation continues atteignant 2 000 tr/min, ainsi qu’une pompe haute pression d’une capacité de 6 MPa ou 10 MPa.
