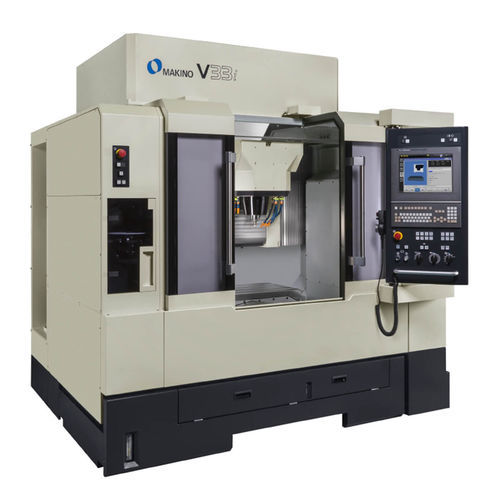

Centre d'usinage 3 axes V33i
verticalCAT40de précision

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
CAT40
Autres caractéristiques
de précision, à grande vitesse, compact, haute rigidité
Course X

650 mm
(25,59 in)

Course Y

450 mm
(17,72 in)

Course Z

350 mm
(13,78 in)

Vitesse de rotation

20 000 rpm, 30 000 rpm, 40 000 rpm
(125 664 rad.min-1, 188 496 rad.min-1, 251 327 rad.min-1)

Vitesse d'avancement axe X

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

20 000 mm/min
(13 in/s)

Charge max. de la table

300 kg
(661 lb)

Poids max. outil

7 kg
(15,4 lb)

Temps de changement outil

4,8 s

Description

Le centre d’usinage vertical V33i permet un usinage à grande vitesse d'une précision exceptionnelle, une élimination efficace des copeaux et une utilisation facile. La broche est dotée du système Makino unique et breveté de refroidissement par le cœur et lubrification sous bague, qui minimise les distorsions thermiques à vitesses élevées. La construction intégrée de la broche et du rotor du moteur d'entraînement réduit les vibrations durant les opérations à vitesses élevées. Une raison de plus pour laquelle le V33i est votre machine idéale pour fraiser les surfaces dures. Le centre d’usinage vertical V33i de Makino est la formule ultime du succès pour le fraisage ultra-précis de matrices et de moules dans des matériaux extrêmement durs. Le centre d’usinage vertical V33i comporte des caractéristiques permettant tout particulièrement d'accroître et de maintenir la précision sur les temps d'usinage longs propres à la majorité des applications de matrices et de moules. Avec les axes X et Z sur la broche, et l'axe Y sous la table, la construction de la machine fournit des performances de haut niveau dans un ensemble compact. Conçu sans porte-à-faux ni espaces dépourvus d'appui, le V33i fournit une précision exceptionnelle sur toute la capacité de la machine. Les glissières sont intégrées aux fonderies de la machine afin de renforcer la rigidité et la précision.
