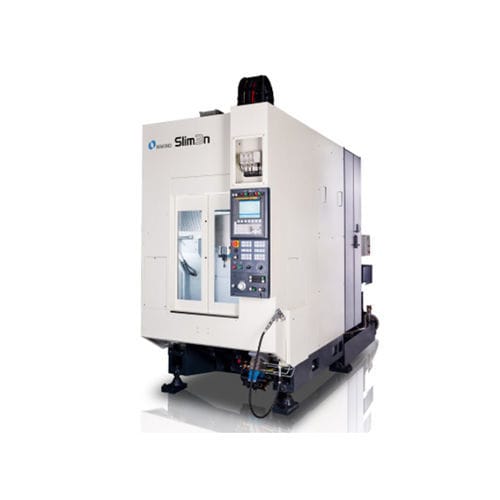

Centre d'usinage CNC 3 axes Slim3n
verticalHSK-A5026 outils

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK-A50
Nombre d'outils
26 outils
Autres caractéristiques
haute performance, compact
Course X

500 mm
(19,69 in)

Course Y

400 mm
(15,75 in)

Course Z

400 mm
(15,75 in)

Vitesse de rotation

8 000 rpm, 16 000 rpm
(50 265 rad.min-1, 100 531 rad.min-1)

Vitesse d'avancement axe X

Max: 20 000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Vitesse d'avancement axe Y

Max: 20 000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Vitesse d'avancement axe Z

Max: 20 000 mm/min
(13 in/s)

Min: 1 mm/min
(0 in/s)

Charge max. de la table

400 kg
(882 lb)

Description

Dans l'industrie de la production en grande série, la tâche consistant à répondre aux exigences de nos clients, telles que des délais d'exécution plus courts, une meilleure qualité et des coûts plus bas, est devenue un défi constant pour le concepteur de machines-outils. Makino est réputé pour apporter qualité et fiabilité grâce à ses centres d'usinage innovants, ses technologies et son savoir-faire en matière de processus. Le nouveau centre d'usinage vertical compact de Makino, le Slim3n, offre des performances élevées et un usinage extrêmement efficace pour la production de pièces en grandes séries. Le Slim3n est parfaitement adapté à un large éventail d'applications d'usinage de composants axées sur l'optimisation du processus d'usinage, l'augmentation de la flexibilité, l'obtention d'un flux de travail fluide et divers types d'automatisation. Slim3n adopte une conception de table fixe pour offrir à l'utilisateur une flexibilité dans la conception des montages afin de répondre aux exigences d'une plus grande enveloppe, d'un poids de montage plus élevé et d'une interface simple qui permet une large gamme d'applications d'usinage. Des techniques d'analyse par éléments finis (FEA) ont été utilisées pour optimiser la rigidité structurelle et la rigidité en torsion afin d'obtenir des performances optimales et des résultats cohérents. La configuration structurelle de la machine est basée sur une conception de type cadre fermé avec une paire de longues colonnes de soutien qui assurent une rigidité structurelle supérieure. Le leadership de Makino en matière de technologie des broches est reconnu dans le monde entier. La rigidité de la broche, la vitesse plus élevée, la précharge constante, l'équilibrage multiplan, les vibrations minimales et la réduction de la croissance thermique sont des sujets clés dont Makino a été le pionnier grâce à l'art de la fabrication de broches par une conception et une fabrication innovantes.

---
