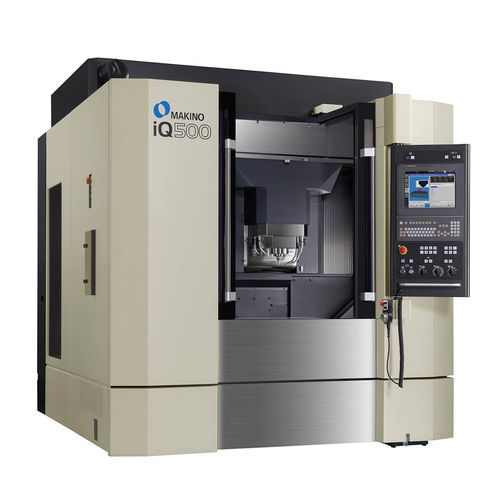

Centre d'usinage 3 axes iQ500
verticalHSK-E3220 outils

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK-E32
Nombre d'outils
20 outils
Autres caractéristiques
haute performance, de haute précision, microfraisage
Course X

600 mm
(23,62 in)

Course Y

500 mm
(19,69 in)

Course Z

300 mm
(11,81 in)

Vitesse de rotation

45 000 rpm
(282 743 rad.min-1)

Vitesse d'avancement axe X

16 000 mm/min
(10 in/s)

Vitesse d'avancement axe Y

16 000 mm/min
(10 in/s)

Vitesse d'avancement axe Z

16 000 mm/min
(10 in/s)

Charge max. de la table

300 kg
(661 lb)

Poids max. outil

0,5 kg
(1,1 lb)

Temps de changement outil

8 s

Description

L'iQ500 est la machine de micro-fraisage de précision, de taille supérieure, idéale pour les fabricants d'outillage LED, de finitions de surface optiques et d'autres applications d'usinage à tolérances élevées. La machine offre des capacités étendues, de la précision d'usinage à la répétabilité inférieure au micron en passant par des applications de macro-usinage. La machine de micro-fraisage iQ500 comprend des moteurs linéaires de pointe, des règles de mesure avec une résolution de 0,00125 micron et un contrôle de la température des éléments exceptionnel. Ces caractéristiques combinées garantissent des résultats d'usinage précis et prévisibles, éliminant les ajustements répétés des paramètres associés aux erreurs de positionnement d'outil et à la distorsion thermique. La machine peut mesurer efficacement les longueurs d’outils jusqu’à des niveaux inférieurs au micron de précision et de répétabilité, offrant ainsi des mélanges d’outils simples et prévisibles avec divers outils de coupe, vitesses de broche et profondeurs d’usinage. Sa grande zone de travail, ses courses étendues et la conception flexible de sa broche lui confère une grande fonctionnalité dans la production des micro-pièces, ainsi que la recherche et développement de pointe. La broche HSK-E32, 45 000 tr/min de Makino, qui intègre le système breveté de Makino de contrôle de la température à refroidissement par le centre et son enveloppe, supprime presque totalement l'accroissement thermique, les déformations et les vibrations, même sur les longues durées d'usinage à grande vitesse.
