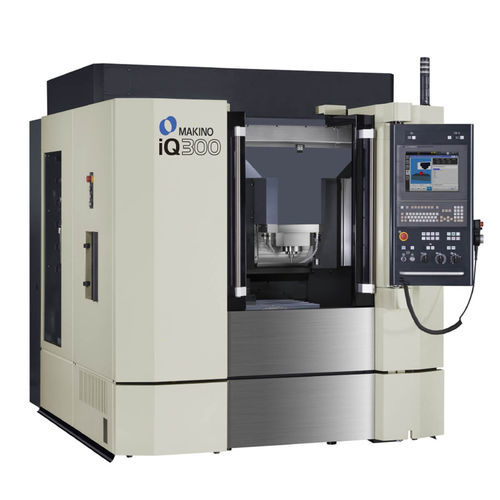

Centre d'usinage 3 axes iQ300
verticalHSK-E3220 outils

centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
centre d'usinage 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK-E32
Nombre d'outils
20 outils
Fonction associée
de découpe
Autres caractéristiques
haute performance, de haute précision, microfraisage
Course X

400 mm
(15,75 in)

Course Y

350 mm
(13,78 in)

Course Z

200 mm
(7,87 in)

Vitesse de rotation

45 000 rpm
(282 743 rad.min-1)

Vitesse d'avancement axe X

16 000 mm/min
(10 in/s)

Vitesse d'avancement axe Y

16 000 mm/min
(10 in/s)

Vitesse d'avancement axe Z

8 000 mm/min
(5 in/s)

Charge max. de la table

100 kg
(220 lb)

Description

L'iQ300 est la machine de micro-fraisage de précision idéale pour les fabricants d'outillage LED, d’états de surface pour l’optiques et d'autres applications d'usinage à tolérances élevées. La machine offre des capacités étendues, de la précision d'usinage à la répétabilité dans le micron en passant par des applications de macro-usinage. La machine de micro-fraisage iQ300 comprend des moteurs linéaires de pointe, des règles de mesure avec une résolution de 0,00125 micron et un contrôle de la température des éléments exceptionnel. Ces caractéristiques combinées garantissent des résultats d'usinage précis et prévisibles, éliminant les ajustements répétés des paramètres associés aux erreurs de positionnement d'outil et à la distorsion thermique. La machine peut mesurer efficacement les longueurs d’outils jusqu’à des niveaux de précision et de répétabilité inférieurs au micron, ce qui permet des mélanges d’outils simples et prévisibles avec divers outils de coupe, vitesses de broche et profondeurs d’usinage. Sa grande zone de travail, ses courses étendues et la conception flexible de sa broche lui confère une grande fonctionnalité dans la production des micro-pièces, ainsi que la recherche et développement de pointe. La broche HSK-E32, 45 000 tr/min de Makino, qui intègre le système breveté de Makino de contrôle de la température à refroidissement par le centreet de l'enveloppe de la broche, supprime presque totalement les variations thermiques, les déformations et les vibrations, même sur les longues durées d'usinage à grande vitesse.
