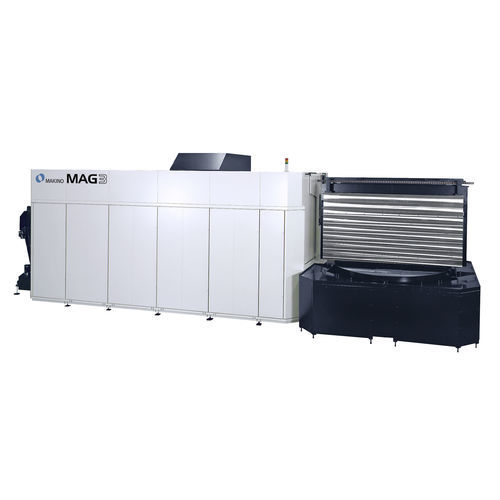

Centre d'usinage CNC 5 axes MAG3.W
horizontal60 outils120 outils

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
horizontal
Nombre d'outils
60 outils, 120 outils
Autres caractéristiques
à haute productivité, compact
Course X

4 000 mm
(157,48 in)

Course Y

1 800 mm
(70,87 in)

Course Z

1 000 mm
(39,37 in)

Vitesse de rotation

33 000 rpm
(207 345 rad.min-1)

Puissance

80 kW, 120 kW
(108,77 hp, 163,15 hp)

Vitesse d'avancement axe X

25 400 mm/min
(17 in/s)

Vitesse d'avancement axe Y

25 400 mm/min
(17 in/s)

Vitesse d'avancement axe Z

25 400 mm/min
(17 in/s)

Charge max. de la table

3 000 kg
(6 614 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

10 s

Description

Le centre d’usinage horizontal à 5 axes MAG3.W est spécialement conçu pour l'usinage aéronautique à haut rendement des pièces monoblocs complexes en aluminium. Le MAG3.W conjugue la puissance et la vitesse de la broche avec une plateforme de machine qui fournit une capacité de contournage de précision rapide et maximise le pourcentage de temps de coupe de la broche. La broche compacte et le point de pivot court offrent une parfaite accessibilité à la pièce sur cinq côtés afin de minimiser les réglages et les variations de procédés. La conception novatrice de la broche 120 kW, 33 000 tr/min garantit des taux d'enlèvement matière élevés. Le MAG3.W peut aussi se combiner à un dispositif automatique de stockage et de transfert de palettes au sein d'un système MMC Makino très flexible, qui permet un fonctionnement sans surveillance sur des périodes longues.
