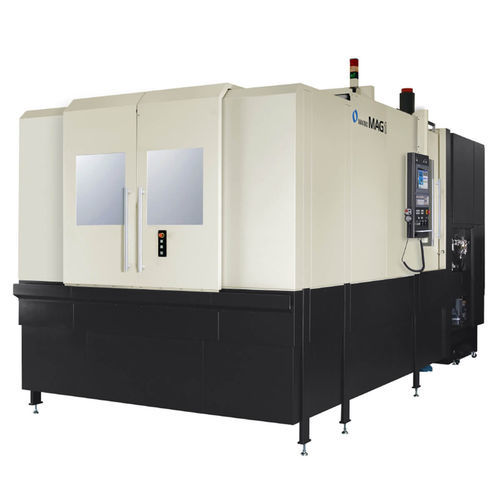

Centre d'usinage CNC 5 axes MAG1
horizontalpour aluminium120 outils

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
horizontal
Matière usinée
pour aluminium
Nombre d'outils
120 outils
Applications
pour l'aérospatiale
Autres caractéristiques
à haute productivité
Course X

1 520 mm
(59,84 in)

Course Y

1 100 mm
(43,31 in)

Course Z

1 350 mm
(53,15 in)

Vitesse de rotation

33 000 rpm
(207 345 rad.min-1)

Puissance

120 kW
(163,15 hp)

Vitesse d'avancement axe X

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Y

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Z

50 000 mm/min
(33 in/s)

Charge max. de la table

1 300 kg
(2 866 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

17 s

Description

Idéalement adapté pour l'usinage à haut rendement des pièces aéronautiques monoblocs en aluminium inférieures à 1,5 m. Le MAG1 conjugue la puissance et la vitesse de la broche avec une plateforme de machine qui fournit une capacité de contournage de précision rapide et maximise le pourcentage de temps de coupe de la broche. L'accessibilité à la pièce sur cinq côtés minimise les réglages et les variations de procédés. La conception novatrice de la broche 120 kW, 33 000 tr/min garantit des taux d'enlèvement matière élevés. Le MAG1 peut aussi se combiner à un dispositif automatique de stockage et de transfert de palettes au sein d'un système MMC Makino très flexible, qui permet un fonctionnement sans surveillance sur des périodes longues.
