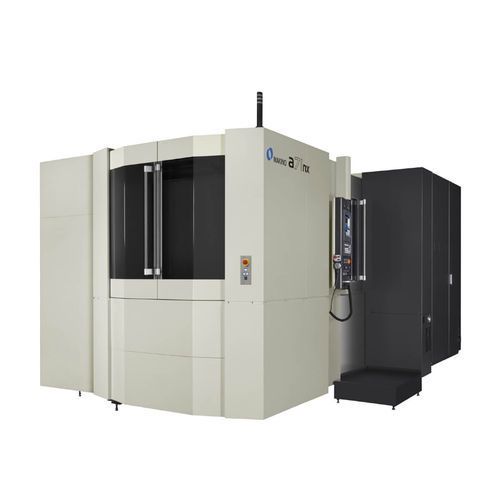

Centre d'usinage CNC 4 axes a71nx
horizontalavec table rotativeBT 40

centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
4 axes
Orientation de la broche
horizontal
Structure
avec table rotative
Nez de broche
BT 40, HSK-A 100
Nombre d'outils
60 outils
Autres caractéristiques
à grande vitesse, à haute productivité, à entraînement direct, haute puissance, rigide, avec changeur automatique d'outils
Course X

800 mm
(31,5 in)

Course Y

750 mm
(29,53 in)

Course Z

830 mm
(32,68 in)

Vitesse de rotation

10 000 rpm
(62 832 rad.min-1)

Vitesse d'avancement axe X

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Y

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Z

50 000 mm/min
(33 in/s)

Charge max. de la table

1 000 kg
(2 205 lb)

Poids max. outil

20 kg, 30 kg
(44,1 lb, 66,1 lb)

Temps de changement outil

1,7 s

Description

L’a71nx est un centre d’usinage horizontal de production de 500 mm. L’a71nx partage les technologies clés de la famille nx qui amènent la productivité, la précision et la fiabilité de la machine au niveau supérieur. La conception de la fonderie et les guidages linéaires à rouleaux surdimensionnés garantissent une utilisation efficace de l’ensemble de l’a zone de travail de l’a71nx. La broche haute puissance et grande vitesse, offrant une vitesse de rotation de 10 000 tr/min et une puissance nominale de 37 kW, possède un couple nominal de 512 Nm. La rigidité des machines optimise le rendement d’utilisation de la puissance de la broche et du couple permettant de réaliser une vaste gamme d’applications dans des matériaux durs, ferreux ou non ferreux. Les multiples technologies intégrées à l’a71nx réduisent les temps morts et offrent des avantages dans le cadre de la production de grands volumes de pièces et du secteur automobile. Il convient tout particulièrement de souligner sa table rotative à entraînement direct NC. La réactivité de cette table supprime les temps morts en limitant le temps d’indexage de 90° à seulement 1 seconde. La table rotative à entraînement direct NC prend également en charge le système de contrôle actif de l’inertie (IAC) innovant de Makino. Le contrôle actif de l’inertie surveille la charge du moteur de l’axe B et évalue le poids total du porte-pièce. Grâce à ces informations, le contrôle actif de l’inertie optimise l’accélération et la décélération du déplacement des axes B et Z fortement utilisés.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de MAKINO Milling Machine
