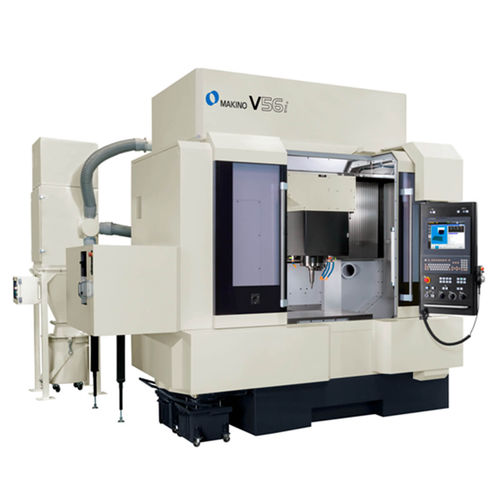

Centre d'usinage CNC 3 axes V56i
verticalHSK A-63CAT40

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK A-63, CAT40, HSK F63
Nombre d'outils
40 outils, 60 outils
Applications
pour moules, pour l'usinage du graphite
Autres caractéristiques
haute performance
Course X

900 mm
(35,43 in)

Course Y

550 mm
(21,65 in)

Course Z

450 mm
(17,72 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Vitesse d'avancement axe X

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

20 000 mm/min
(13 in/s)

Charge max. de la table

800 kg
(1 764 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

6,5 s

Description

Le centre d’usinage vertical V56i est conçu pour les applications de matrices/moules, y compris l'usinage d'électrodes en graphite. La machine incorpore une protection pare-éclaboussures entièrement close, qui enferme de manière étanche la poussière de graphique à l'intérieur de la machine, et la traite grâce à un système de dépoussiérage intégré, pour un environnement de travail propre. De plus, le V56i Graphite est équipé de la commande Professional 6 de Makino qui fournit une plateforme stable et sécurisée et offre des performances fiables du côté NC, tout en proposant une interface utilisateur graphique (IUG) conviviale. Cette commande de machine-outil de dernière génération dispose d’un large écran tactile couleur et d’un menu intuitif pour accéder aux diverses applications. Les icônes fournissent des « liens dynamiques » et un accès rapide aux informations essentielles pouvant être requises par l’opérateur. En outre, la nouvelle plateforme de commande propose toutes les fonctions typiques d’un PC (couper, coller, copier, rechercher, remplacer, etc.), rarement présentes sur les commandes de machines-outils. La technologie avancée de gestion des données et la servocommande de nouvelle génération Super Geometric Intelligence (SGI.5) brevetée par Makino permettent d'obtenir les temps de cycle les plus courts possibles en réduisant les temps de cycle d’usinage sur les matrices, les cavités et les cœurs complexes.
