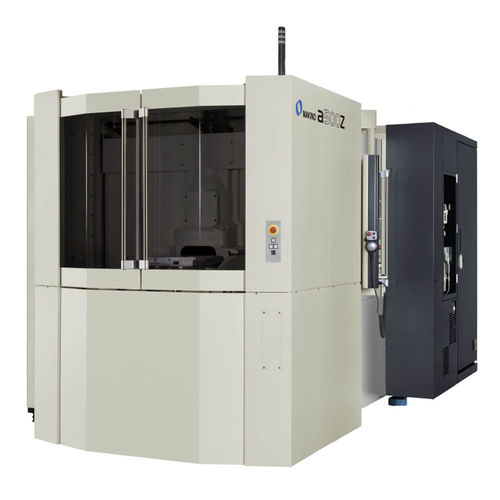

Centre d'usinage CNC 5 axes a500Z
horizontalavec table rotativeBT 40

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
horizontal
Structure
avec table rotative
Nez de broche
BT 40, HSK A-63
Nombre d'outils
60 outils
Fonction associée
de découpe
Autres caractéristiques
à grande vitesse, haute performance, à entraînement direct, haute puissance, avec changeur automatique d'outils
Course X

730 mm
(28,74 in)

Course Y

750 mm
(29,53 in)

Course Z

Max: 700 mm
(27,56 in)

Min: 500 mm
(19,69 in)

Vitesse de rotation

14 000 rpm, 20 000 rpm
(87 965 rad.min-1, 125 664 rad.min-1)

Puissance

37 kW
(50,31 hp)

Vitesse d'avancement axe X

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Y

50 000 mm/min
(33 in/s)

Vitesse d'avancement axe Z

50 000 mm/min
(33 in/s)

Charge max. de la table

400 kg
(882 lb)

Poids max. outil

12 kg
(26,5 lb)

Temps de changement outil

0,9 s

Description

Cette machine aux multiples fonctions s’appuie sur les performances qui ont placé nos centre horizontaux de la série nx à quatre axes en tête du secteur et sur la fiabilité , en ajoutant un cinquième axe de « type Z » entièrement intégré et réalisé en usine pour répondre aux défis relatifs à la géométrie des pièces plus complexes d’aujourd’hui, avec un nombre minimum de réglages de dispositifs de serrage et d’opérations d’usinage. L’agencement cinématique unique de l’a500Z minimise les longueurs des trajets de la broche et de la pièce, en transférant efficacement les efforts de coupe et les forces réactives dans le support à trois points de la machine, maximisant ainsi les taux d’enlèvement de métal et la durée de vie de l’outil grâce à une rigidité du système inégalée. L’a500Z accueille des pièces allant jusqu’à 630 mm de diamètre x 500 mm de haut, avec une charge utile pouvant atteindre les 400 kg. Ces tables rotatives sont à entraînement direct, avec un mouvement illimité à 360° sur l’axe B et à 180° sur l’élément de l’axe C au « style incliné » révolutionnaire. Cela permet de positionner la pièce de nombreuses façons, allant de la partie supérieure de la palette située à l’horizontale à la ligne centrale de la broche et parallèlement à la ligne centrale de la broche, ou n’importe où entre ces deux extrémités.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de MAKINO Milling Machine
