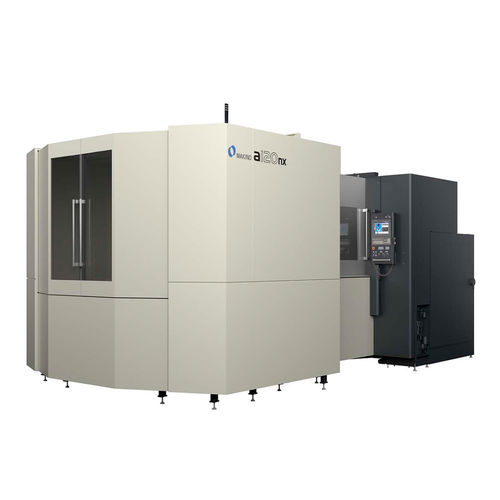

Centre d'usinage CNC 4 axes a120nx
horizontalpour pièce de grande dimensionà grande vitesse

centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
centre d'usinage CNC 4 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
4 axes
Orientation de la broche
horizontal
Applications
pour pièce de grande dimension
Autres caractéristiques
à grande vitesse, haute puissance
Course X

1 900 mm
(74,8 in)

Course Y

1 600 mm
(62,99 in)

Course Z

1 700 mm
(66,93 in)

Vitesse de rotation

8 000 rpm, 20 000 rpm
(50 265 rad.min-1, 125 664 rad.min-1)

Vitesse d'avancement axe X

54 000 mm/min
(35 in/s)

Vitesse d'avancement axe Y

54 000 mm/min
(35 in/s)

Vitesse d'avancement axe Z

54 000 mm/min
(35 in/s)

Charge max. de la table

3 000 kg, 5 000 kg
(6 614 lb, 11 023 lb)

Poids max. outil

35 kg
(77,2 lb)

Temps de changement outil

2,2 s, 3,3 s

Description

L’a120nx s’inscrit dans la longue tradition de Makino qui offre grande efficacité, grande précision et une fiabilité inégalée dans le secteur de la production de pièces de grande dimension. L’a120nx fournit une grande zone de travail pouvant accueillir des pièces allant jusqu’à 2100 mm de diamètre x 1 800 mm de hauteur et pesant jusqu’à 3 000 kg (5 000 kg : en option). La vitesse de coupe maximale et la vitesse d’avance des axes linéaires sont de 54 mètres par minute, permettant un usinage extrêmement efficace à l’aide de la broche standard au couple élevé du a120nx, et une vitesse de rotation de 8 000 tr/min. L’a120nx propose également en option une broche haute puissance/grande vitesse ayant une vitesse de rotation de 20 000 tr/min, spécialement adaptée aux applications d’usinage exigeantes du secteur aéronautique. Ce poids lourd agile est équipé en série de notre commande CNC Professionel-6 Fanuc, comportant des éléments standard, tels qu’une interface à écran tactile facile d’utilisation, un outil de gestion des données avancé et notre système de contrôle d’usinage grande vitesse Geometric Intelligence breveté de Makino. L’a120nx de Makino est la nouvelle référence de ce secteur dans le domaine des pièces d’usinage surdimensionnées.
